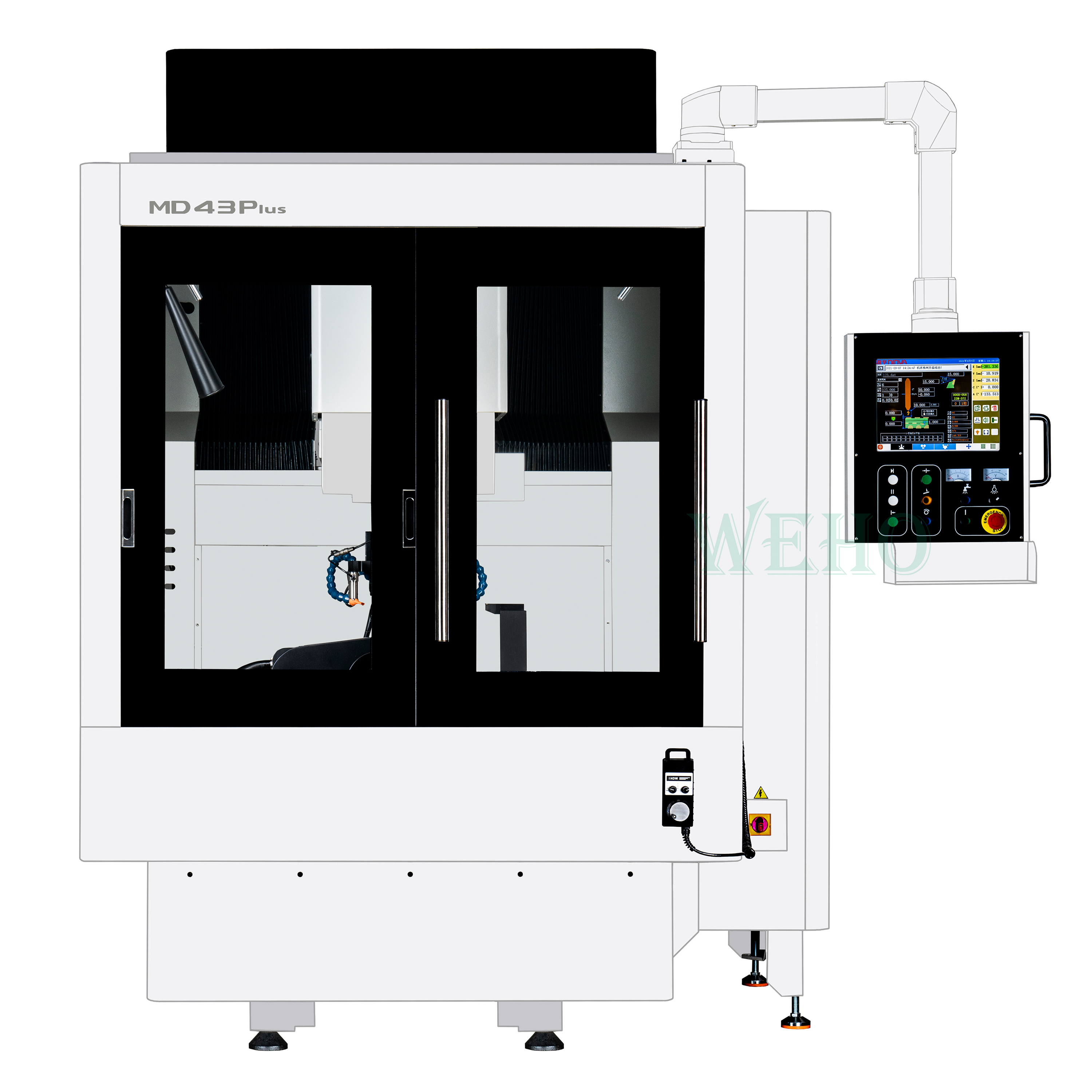

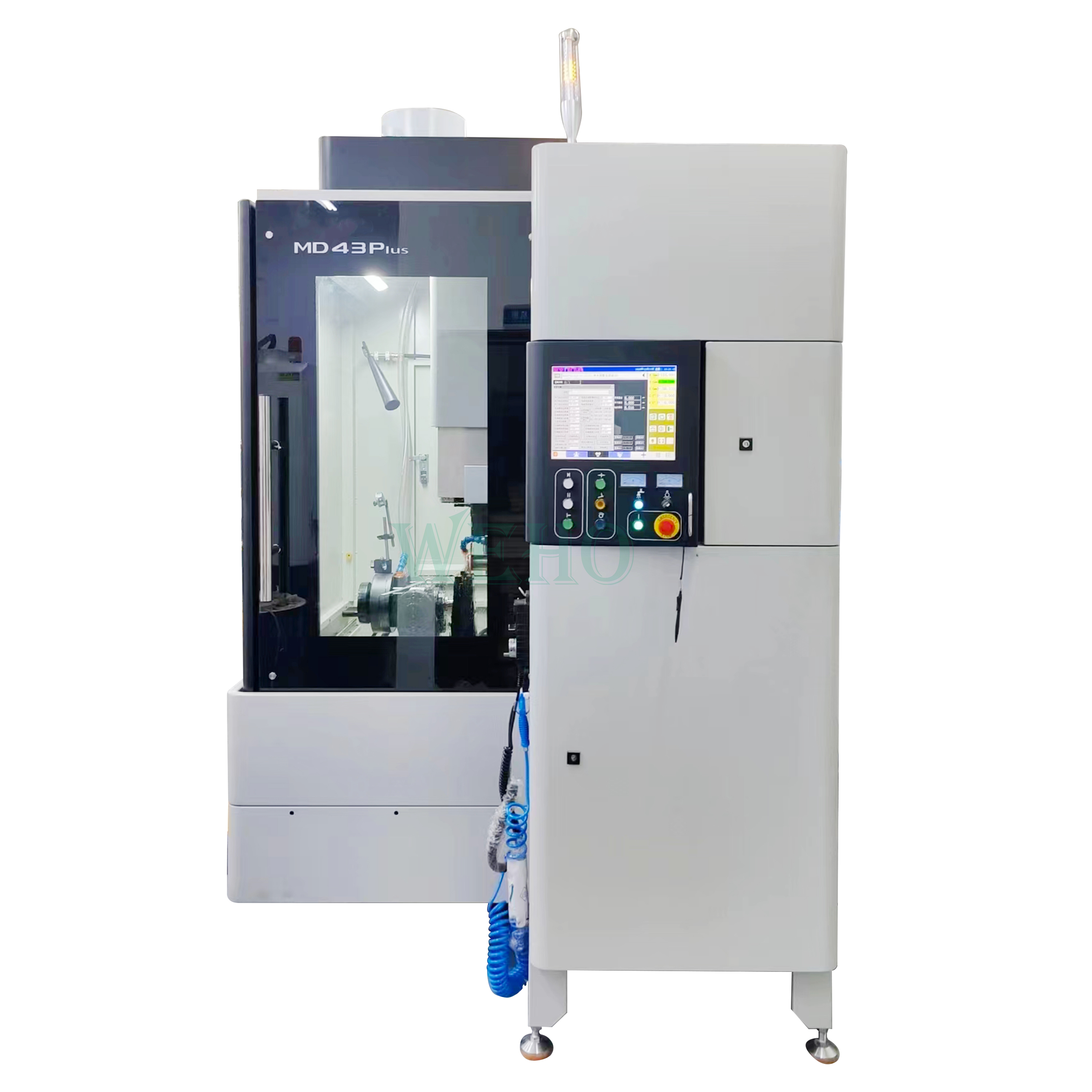

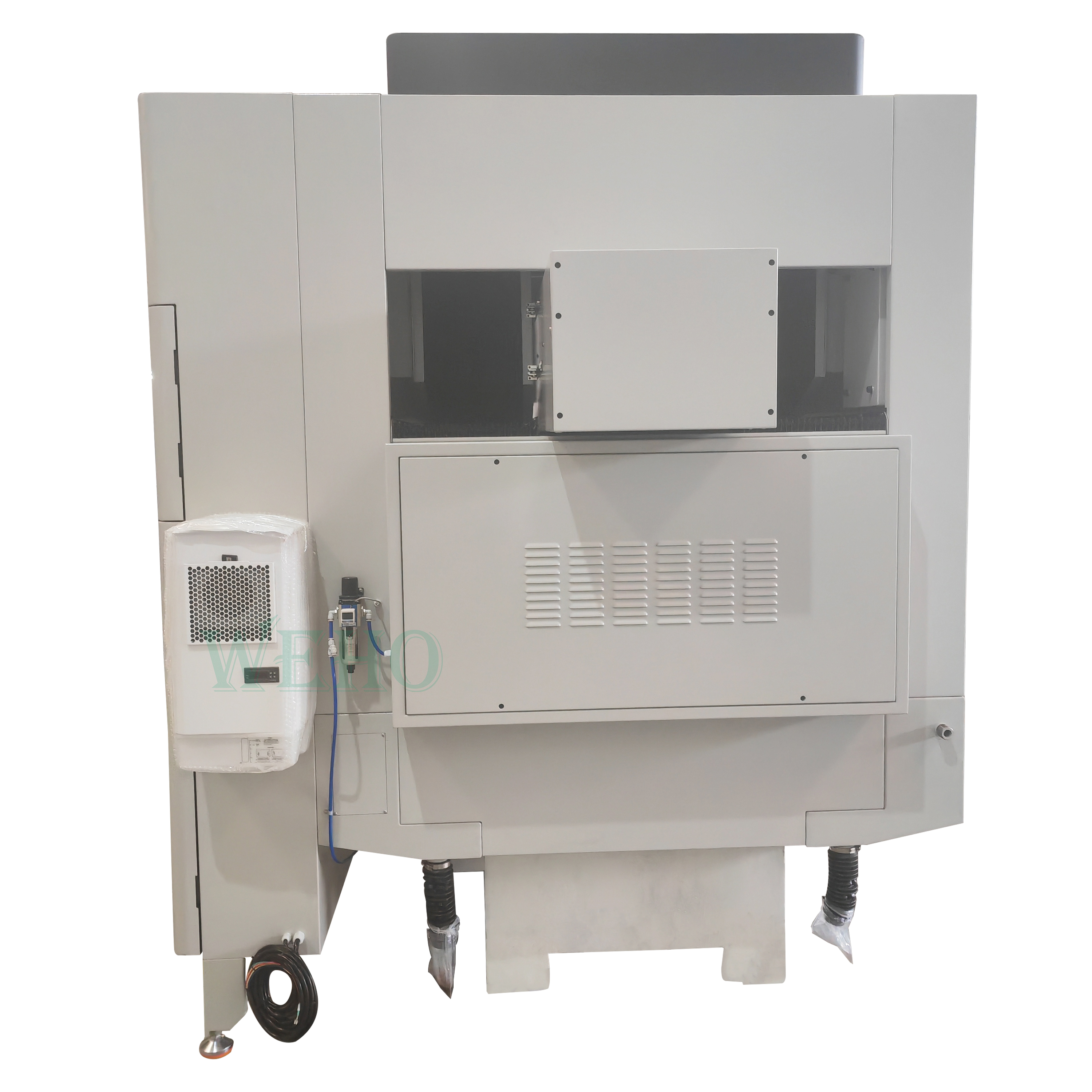

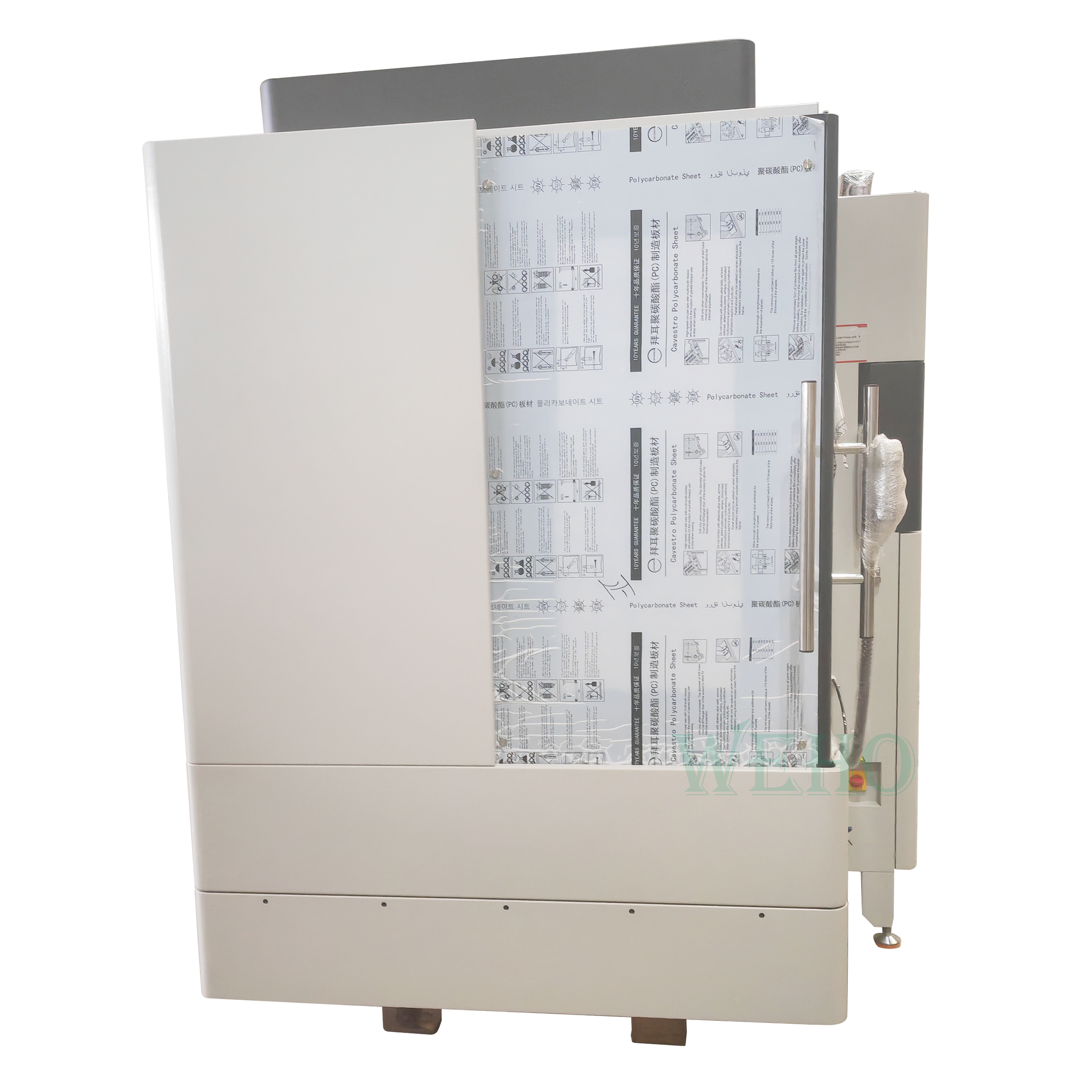

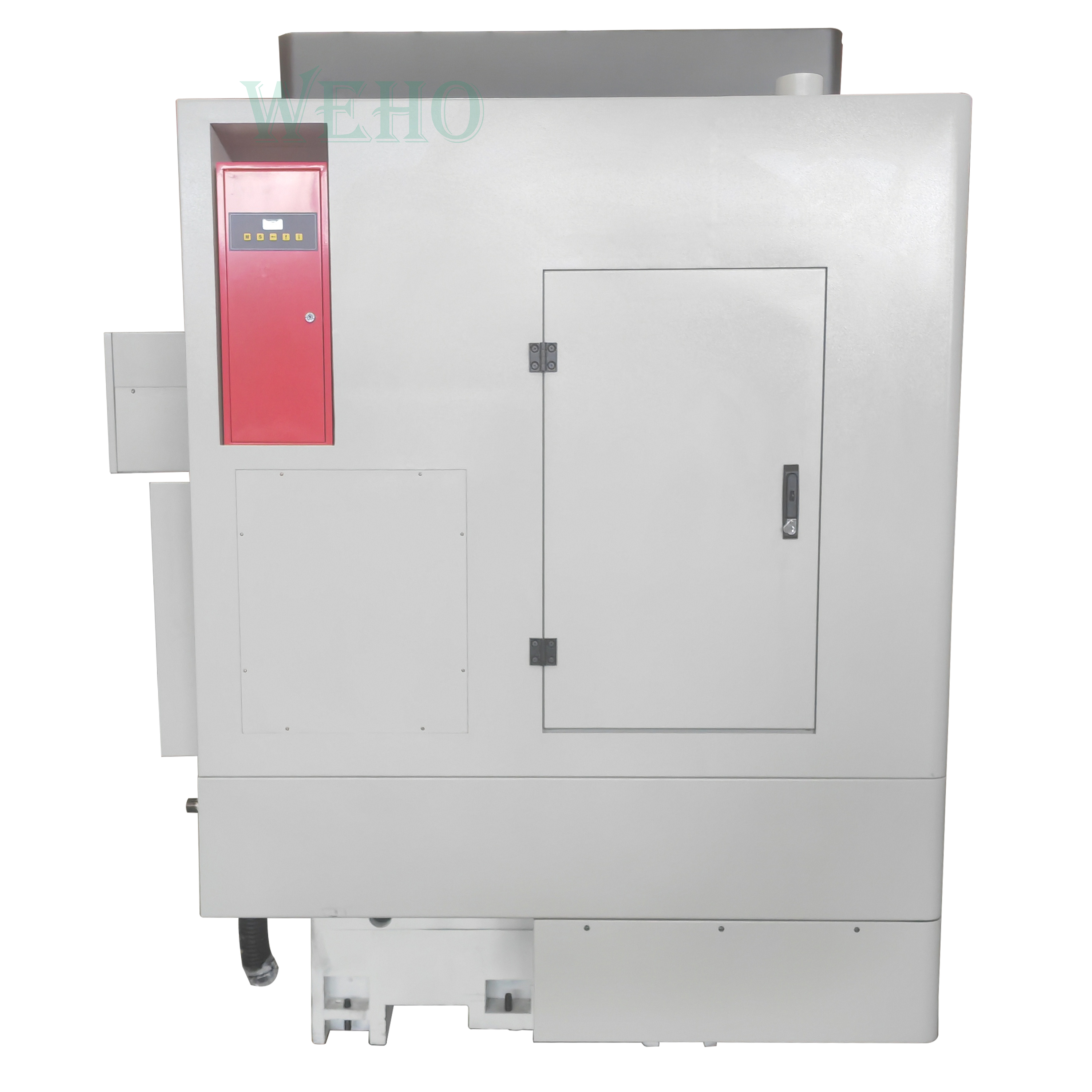

Afiladora EDM de cinco ejes para cortadoras helicoidales de diamante policristalino y cortadoras curvas de materiales PCD

MD43PLUS es una máquina herramienta de afilado y reafilado por corrosión por descarga para herramientas espirales de diamante policristalino (PCD) y herramientas de superficie curva superdura de PCD.

La máquina herramienta puede realizar el procesamiento de enlace de cinco ejes X, Y, Z, C y A, detección automática del ángulo espiral, procesamiento automático de herramientas de disco completo, alta eficiencia, alta precisión y control automático perfecto, de modo que las herramientas procesadas cumplan completamente con los requisitos de diseño y uso.

Características del producto:

1) Detección automática de línea espiral de dientes en espiral, procesamiento automático de herramienta de disco completo.

2) Las máquinas herramienta tienen cinco ejes servo X , Y , Z , A , C y pueden mecanizarse en varios ejes.

3) Indexación CNC de alta precisión del eje A, rotación CNC de alta precisión del eje C.

4) adopta servoaccionamiento de CA

5) control de bucle semicerrado, precisión de mecanizado de nivel μ

6) Alta eficiencia, procesamiento de alto acabado.

7) La precisión mecánica permanece estable durante mucho tiempo.

8) husillo eléctrico de alta precisión con regulación de velocidad continua

9) Pantalla LCD de 15 pulgadas de grado industrial , pantalla clara e intuitiva.

10) equipado con una biblioteca de software especial para afilar todo tipo de herramientas, rendimiento superior.

11) Adopción de la plataforma operativa Windows El sistema Win7 ofrece a los operadores ventanas claras de monitoreo del proceso de producción, ventanas de configuración de parámetros, ventanas de depuración y calibración de la máquina herramienta y otras ventanas de funciones auxiliares. La ventana de monitoreo del proceso proporciona una indicación de posición digital.

12) para proporcionar a los clientes un circuito de descarga dedicado PCD ultra sutil superior y rentable , control de microcomputadora de un solo chip de alta velocidad, de acuerdo con las condiciones de procesamiento, modifica automáticamente la forma de onda de descarga, como el circuito de control de pulso de energía para garantizar un control preciso de la energía de descarga puede mejorar efectivamente la eficiencia de procesamiento y puede garantizar que la herramienta PCD tenga una superficie mecanizada y una calidad de vanguardia.

13) A través de la interfaz de interacción hombre-computadora ( UI ) Recibe la entrada del usuario y muestra el estado del dispositivo. La configuración de parámetros adopta el método de rellenar los espacios en blanco, no se requiere programación de código y el programa en sí mismo completa automáticamente la preparación del programa de procesamiento (código de procesamiento, código de medición de dientes, código de torneado). El software en sí tiene una función de verificación de validez de parámetros. La visualización del estado incluye el estado del sistema (inicialización / es normal. / procesamiento / alarma, etc.), visualización de coordenadas y otras funciones.

14) El procesamiento automático comienza a procesarse automáticamente de acuerdo con los grupos de parámetros establecidos que necesitan procesar la profundidad de la pieza de trabajo y el procesamiento grueso, medio y fino respectivamente, el proceso de procesamiento se completa de una vez, se reduce la complejidad de la operación manual y se puede garantizar una buena consistencia.

15) su realización del procesamiento de la superficie del filo de la cuchilla en espiral, el eje lineal y el eje de rotación del procesamiento de la articulación. El proceso de mecanizado general adopta el método de seguimiento de la trayectoria de descarga EDM, y la precisión de control del eje lineal es de 0,001 mm , la precisión de control del eje de indexación es de 0,001 grados.

16) Unidad de control digital incorporada para lograr un control de movimiento de posición de cinco ejes, la interfaz de E/S utiliza optoaislamiento completo. La unidad tiene función de interpolación multieje, alineación de punto cero, ajuste automático de la velocidad de alimentación según la señal de espacio de descarga, apagado automático por cortocircuito y otras funciones.

17) Función de detección y ajuste automático del estado de descarga, ajusta automáticamente el espacio de descarga correcto, para que el procesamiento pueda mantener buenos resultados.

18) utiliza la entrada de pantalla táctil y la visualización del menú en chino, lo que hace que la operación sea cómoda, rápida, intuitiva y amigable. No solo puede hacer que los veteranos experimentados la utilicen, sino que también hace que los novatos sin experiencia la conozcan a primera vista. La caja de control manual compacta y conveniente tiene funciones poderosas y puede completar la mayor parte del trabajo de operación. A través de la goma magnética suave en la parte posterior, se puede adsorber fácilmente en cualquier posición adecuada, de modo que el operador puede operar la máquina a corta distancia y la preparación del procesamiento es más fácil.

19) Dispositivo de indexación automática de alta precisión y alta automatización, además de rotación de 360 grados en dirección horizontal, realiza la medición automática y el registro del ángulo, combinado con el control del software, el procesamiento de la herramienta de múltiples dientes se completa a la vez.

20) La correa R está vinculada con los dos ejes de la máquina herramienta para realizar el procesamiento de la cuchilla en espiral.

21) Mecanizado, se utiliza un mecanismo articulado de dos ejes para girar automáticamente el electrodo de arco. Remecanizado automático.

22) repetir la precisión de posicionamiento.

23) Realice el procesamiento automático de la cuchilla espiral de diamante en todo el proceso y la precisión de descentramiento de 0,02 mm .

24) Realizar el proceso de procesamiento de la máquina herramienta El eje A gira automáticamente y el ajuste del eje Y permite el mecanizado de pistas en espiral.

25) Cortadora espiral mecanizable con un diámetro máximo de 300 mm , puede procesar un número máximo de dientes de la cuchilla espiral de 120 .

26) Diámetro mínimo de la herramienta para mecanizar el vástago 8 mm , el número mínimo de dientes que se pueden procesar es 1 cuchilla espiral .

27) La apariencia es conveniente para operar, el mantenimiento y el desmontaje son convenientes, hermosos y generosos.

28) La máquina herramienta está hecha de hierro fundido inoculado de alto grado y la estructura del diseño optimizado tiene alta rigidez estática y dinámica.

29) El husillo adopta una estructura de alta rigidez y se puede utilizar para el mecanizado de descarga de alta precisión.

30) El husillo adopta la tecnología de servoaccionamiento de CA, que puede lograr un cambio de velocidad continuo hacia adelante y hacia atrás.

31) El riel guía es un riel guía lineal de precisión importado. Garantiza la precisión y sensibilidad del movimiento de la máquina herramienta, alta precisión y buena estabilidad.

32) Husillo de bolas de precisión importado, estructura preestirada. Los tres ejes tienen mejor rigidez dinámica y resistencia a la deformación térmica.

33) Husillo de bolas del eje XY y servomotor de accionamiento directo, sin error acumulativo de transmisión, repetición y alta precisión de posicionamiento.

34) Las máquinas herramienta cumplen con los estándares internacionales.

35) Control de microcomputadora de PC , alto grado de automatización; rendimiento estable y confiable .

36) Operación táctil ligera ; se siente bien .

37) Interfaz de trabajo amigable ; muestra información rica ; varios consejos son precisos .

38) Alarma de visualización automática ; la función es perfecta.

39) Dispositivo de extinción automática de incendios con protección fotosensible y temperatura para garantizar la seguridad del funcionamiento de la máquina.

40) Utilizando bomba de aceite importada de Italia, bajo nivel de ruido y alta confiabilidad.

Imágenes de procesamiento real:

Se adopta una computadora industrial avanzada, con pantalla táctil LED, versión legítima del sistema operativo WINDOWSCE, interfaz simple, fácil de operar, memoria potente y configuración de interfaz, lo que proporciona una buena plataforma para la mejora continua en el futuro.




Fuente de alimentación servo y pulsada

El sistema de control adaptativo ajusta el sistema de seguimiento rápidamente de acuerdo con el estado de descarga en el proceso de procesamiento, a fin de hacer que el proceso de procesamiento sea más estable. La innovadora fuente de alimentación de pulsos de energía dedicada PCD y otras puede garantizar el control preciso de la energía de descarga. Combinado con el sistema de control de espacio de descarga inteligente, la tasa de utilización de pulsos puede alcanzar el estado óptimo, a fin de mejorar la calidad del filo de corte en la superficie de la herramienta y mantener un mecanizado eficiente.


Tipos de herramientas mecanizables
