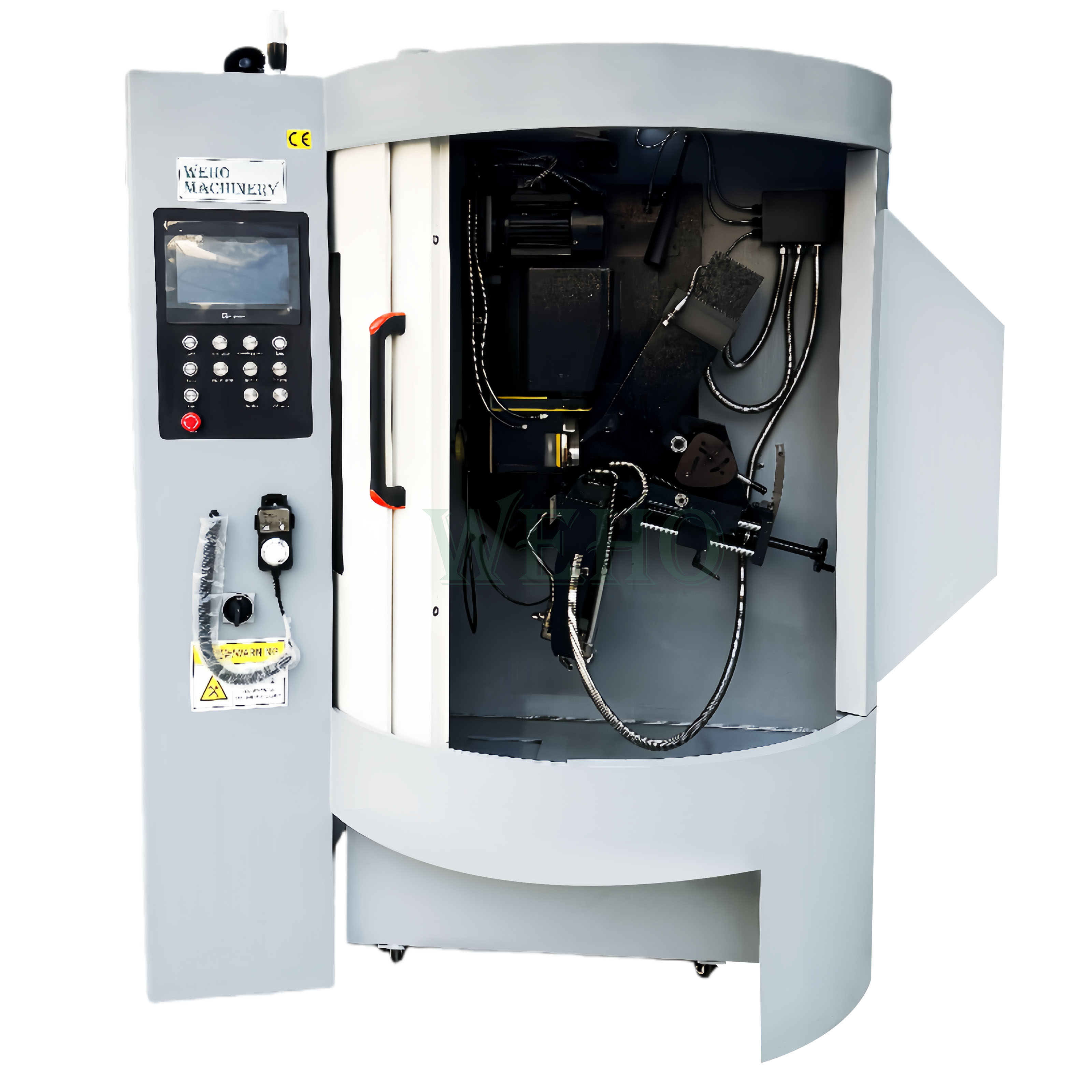

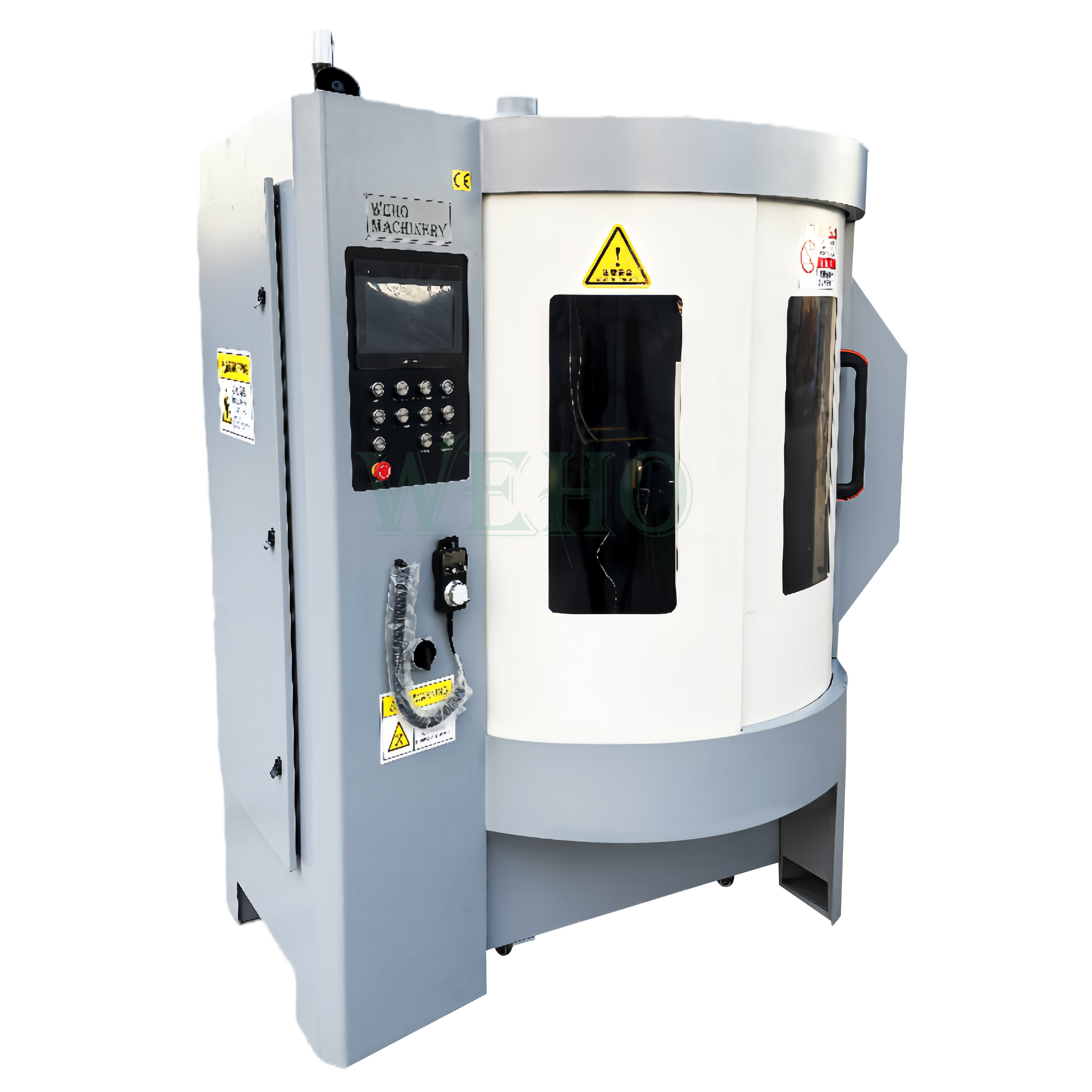

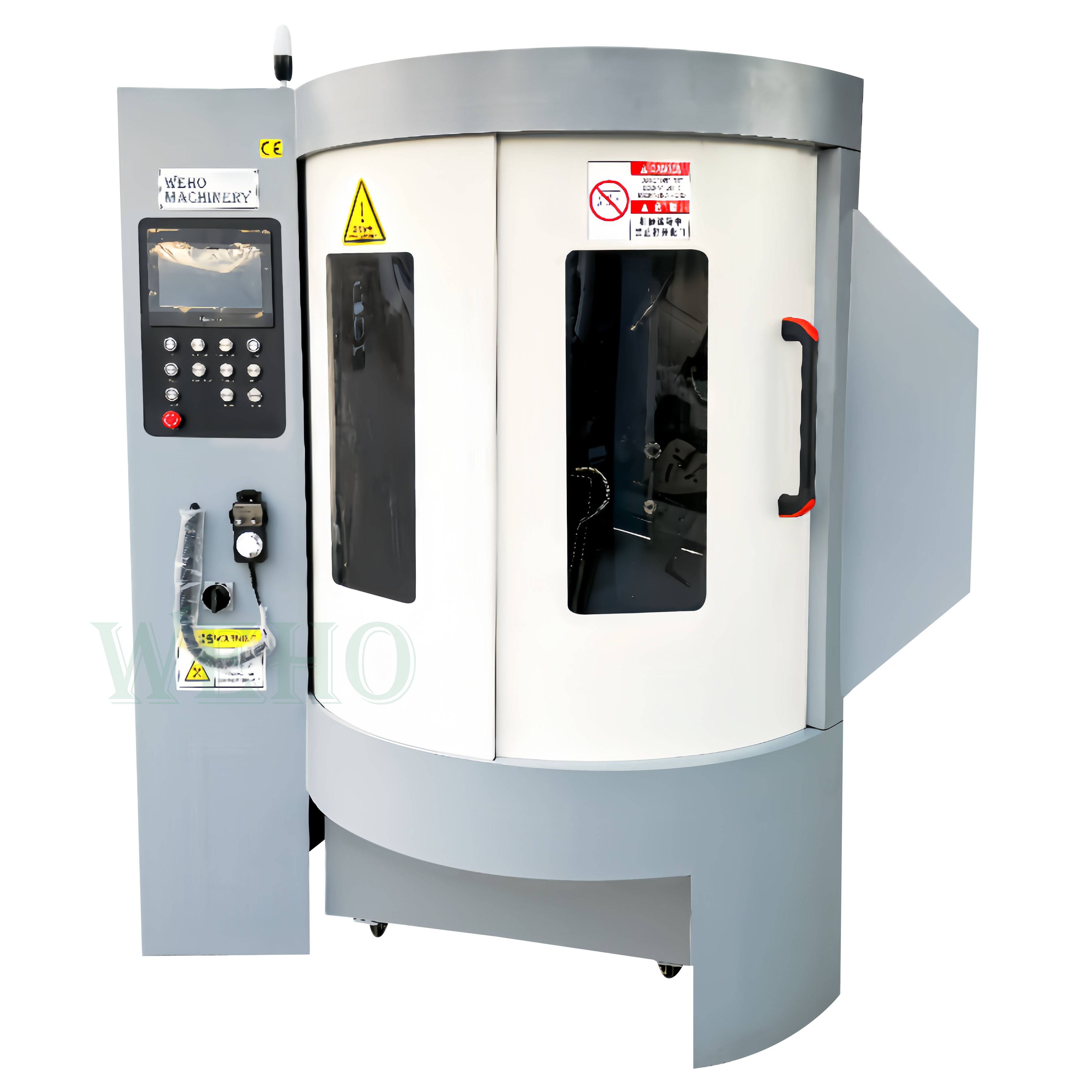

Máquina de erosión para mecanizar las partes superiores de los dientes de las hojas de sierra circular con punta de PCD
Modelo: MX650
Rango de diámetro de la hoja de sierra de procesamiento: φ120-750 mm
Apertura de la hoja de sierra: φ20-80
Espesor de procesamiento: 1-5 mm
Longitud de procesamiento: 1-10,5 mm
Rango de ancho de diente: 1-15 mm
Rango de paso de dientes: 1-60 mm
Rango de ángulo trasero: 0-18°
Rango de ángulo de inclinación trasera: -45°— +45°
Eficiencia de procesamiento: aproximadamente 2-4 min/diente
Precisión de salto radial: 0 - 0,04 mm
Medio de descarga: Fluido de descarga eléctrica estándar
Modelo | MX 6 50 | |
Rango de diámetro de la hoja de sierra de procesamiento | φ120-750 mm | |
Apertura de la hoja de sierra | φ20-80 | |
Espesor de procesamiento | 1-5 milímetros | |
Duración del procesamiento | 1-10,5 mm | |
Rango de ancho de diente | 1-15 milímetros | |
Rango de paso de dientes | 1-60 milímetros | |
Rango de esquina trasera | 0-18° | |
Rango de ángulo de inclinación trasera | -45°—+45° | |
Eficiencia de procesamiento | Aproximadamente 2-4 minutos por diente | |
Precisión del salto radial | 0-0,04 mm | |
Medio de descarga | Fluido de descarga eléctrica estándar | |
Información eléctrica | ||
Tensión de alimentación | ||
Potencia total | 3,5 kW | |
Potencia nominal | 2KW | |
Potencia de descarga | 500 W | |
Organización deportiva | Servocontrolador | |
Controlador programable | Omrón | |
Pantalla táctil | VISTA GENERAL | |
Dimensiones externas | 1600*1300*2200 mm | |
Peso | 1,5 toneladas | |

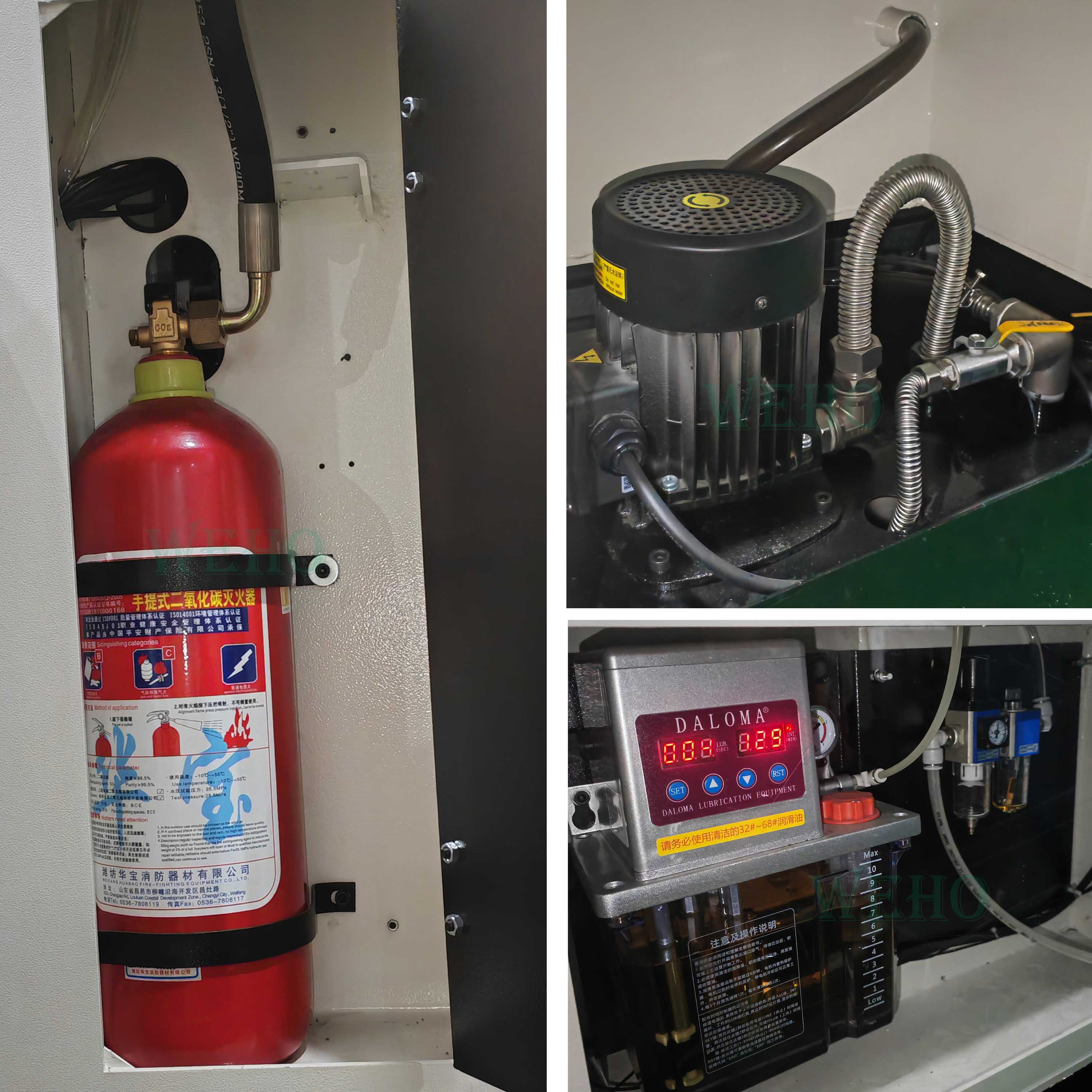

Consumibles comunes: 1. Líquido para chispas eléctricas 2. Electrodo 3. Aguja conductora 4. Cuchillo de doble filo 5. elemento filtrante 6. Extintor de incendios | ||
- Diseño y estructura de la máquina.

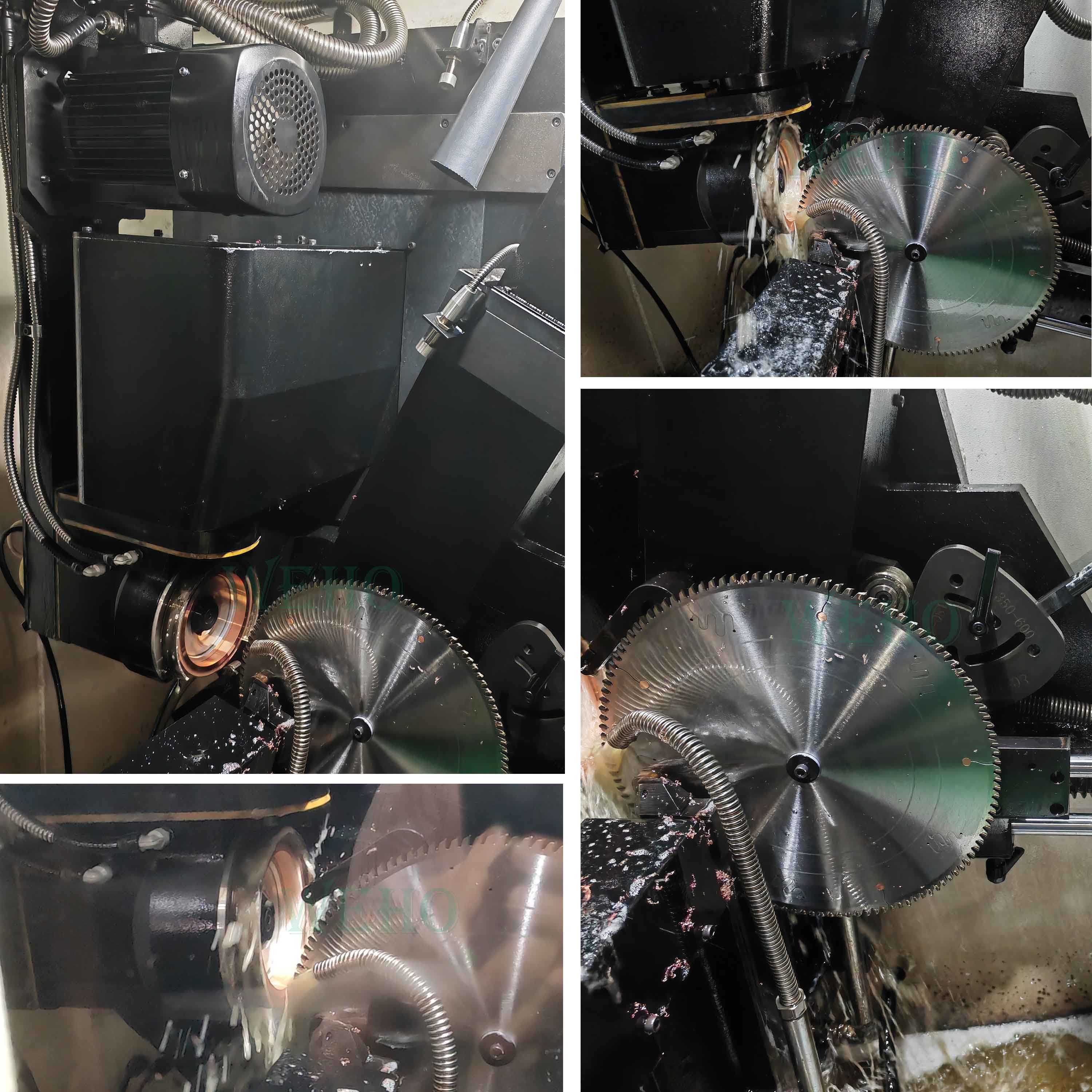

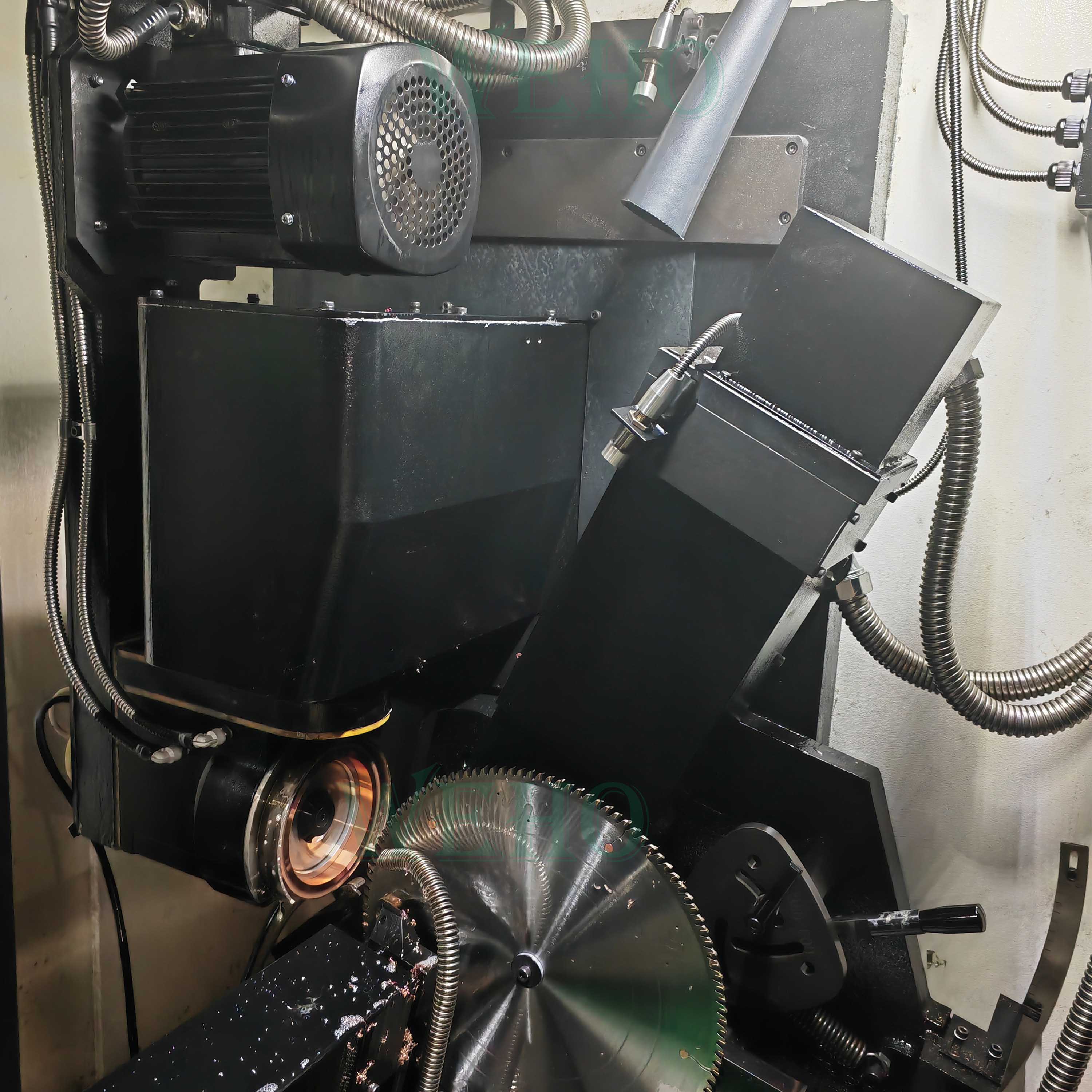

1. Las hojas de sierra circulares PCD están mecanizadas en su perímetro y sujetas en posición vertical. Esto permite mecanizar hojas de sierra con diámetros muy grandes (hasta 810 mm) sin restringir el acceso a la zona de trabajo.

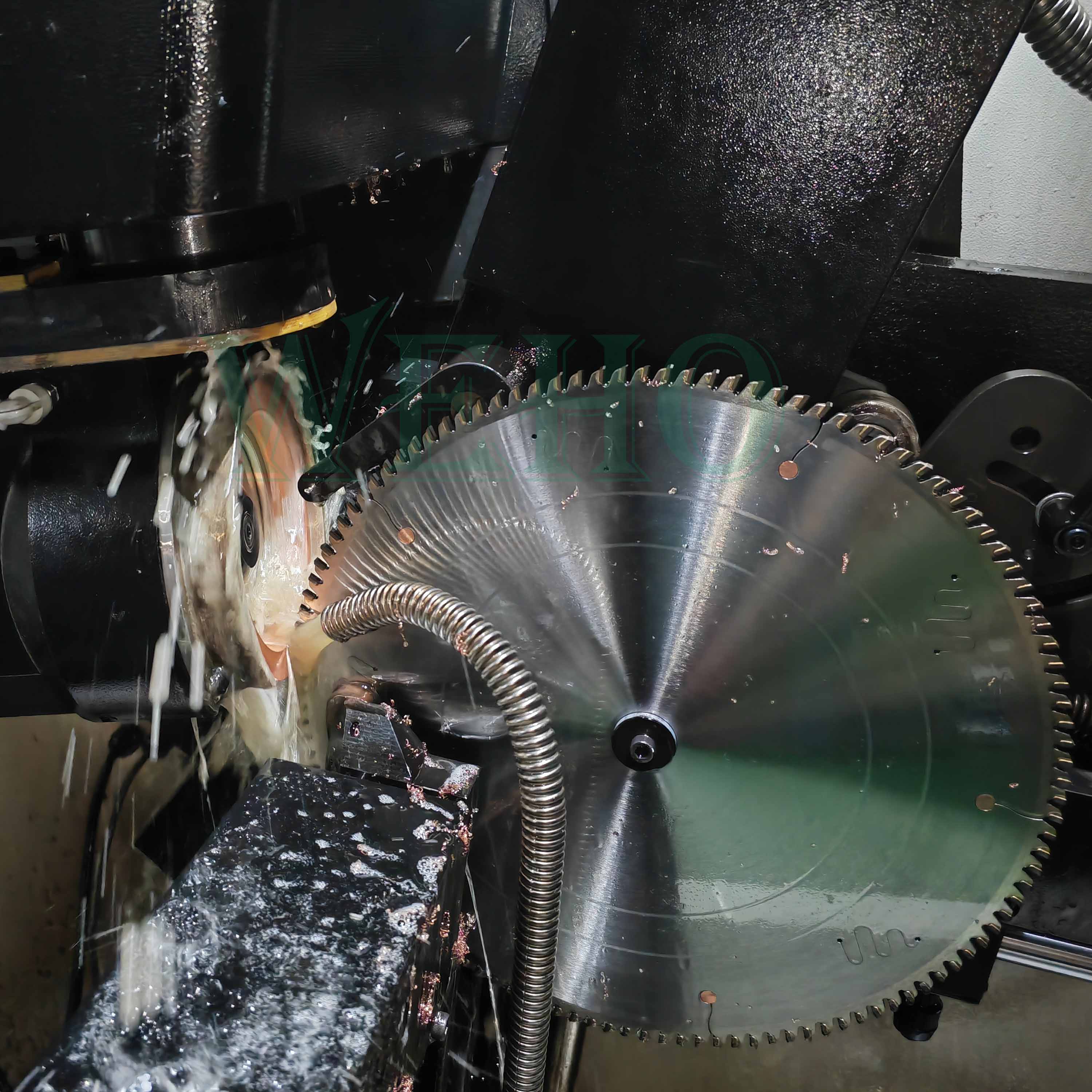

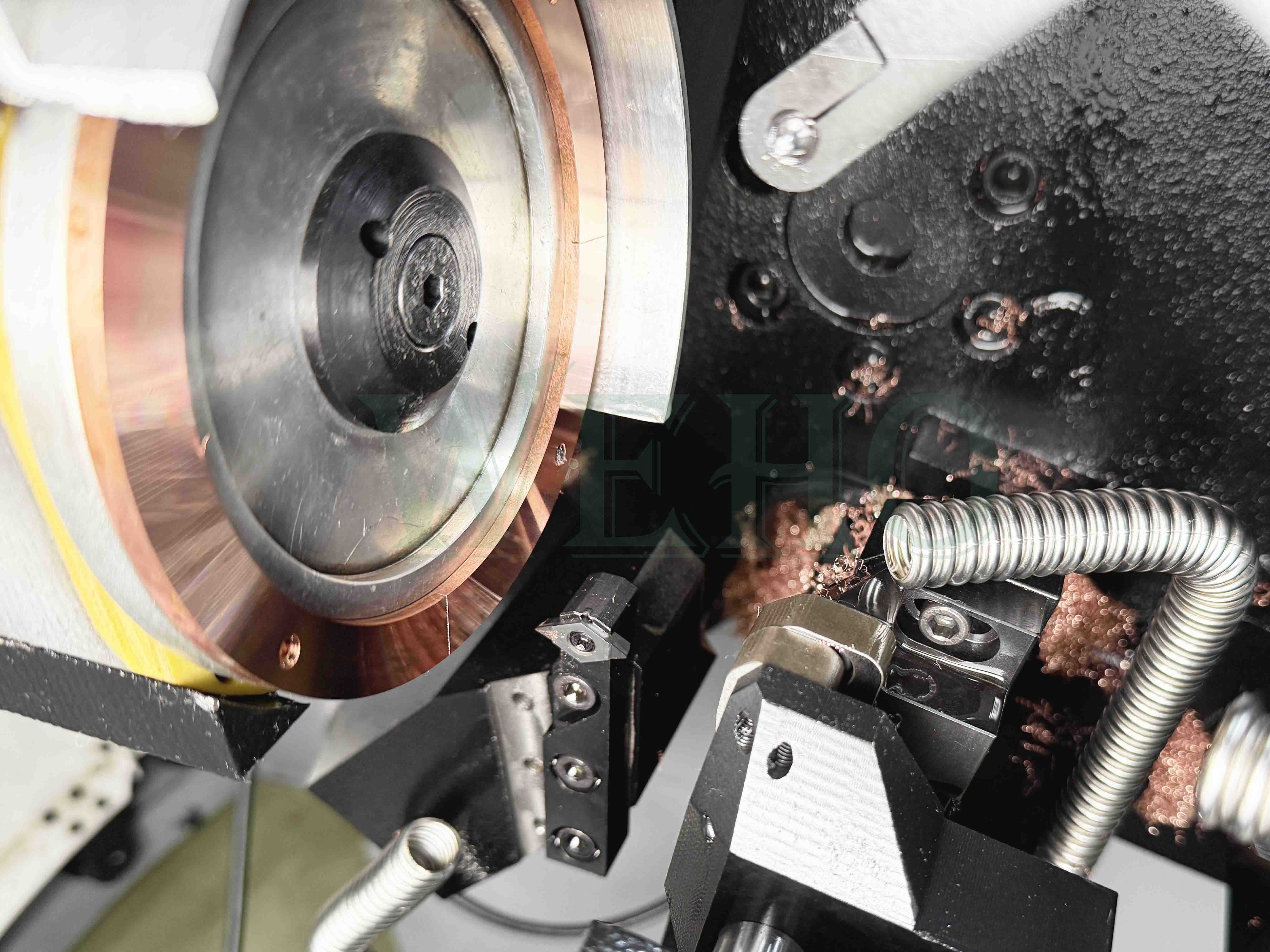

2. El electrodo gsten se coloca de manera que la erosión se produzca en la cara frontal de la muela de copa. La cara del electrodo se utiliza para lograr puntas de dientes uniformes en el borde de corte con ángulos de desprendimiento claramente definidos, lo que constituye una gran ventaja para el rendimiento de corte de la hoja de sierra.
- Sistema de control de desarrollo propio

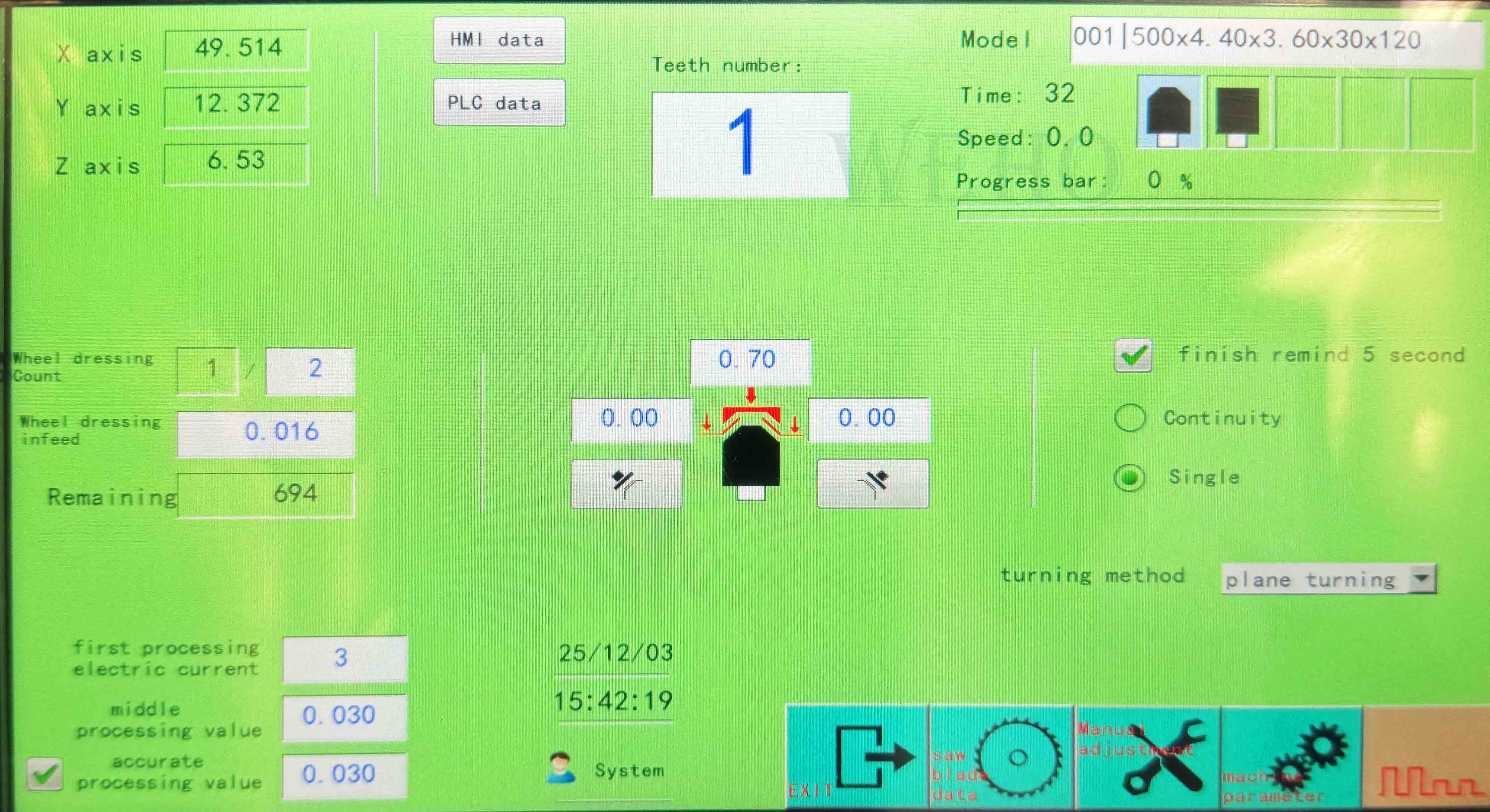

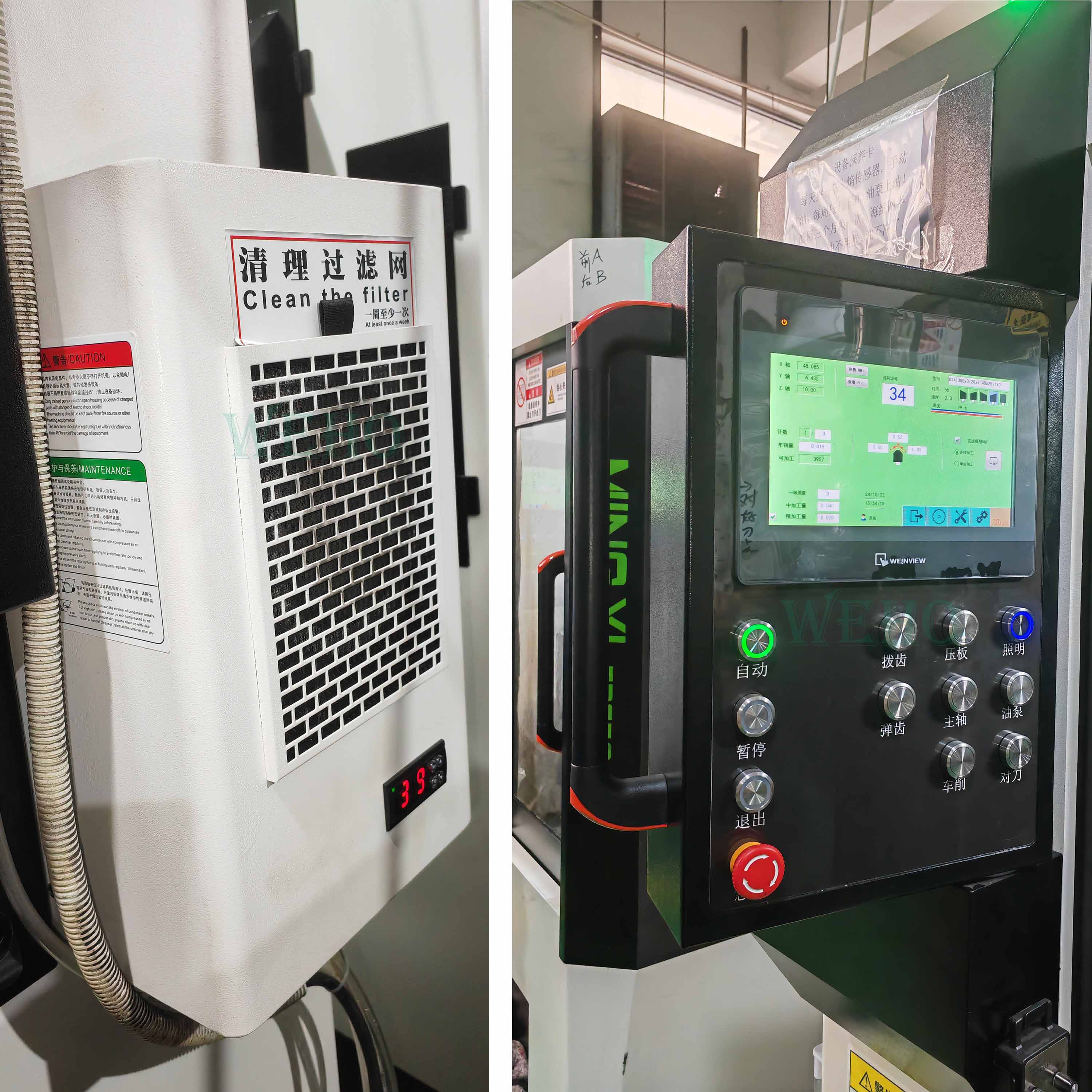

1. Utilizando una computadora de nivel industrial avanzado, pantalla táctil LCD, sistema operativo estándar integrado Windows genuino, combinado con un diseño humanizado de llenado de espacios en blanco desarrollado por nosotros mismos del software CNC de rectificado EDM, para controlar la máquina herramienta.
- Compensación automática de giro
En el proceso de mecanizado, la pérdida de la rueda del electrodo se puede configurar de antemano y la compensación de giro se puede realizar nuevamente durante el proceso de mecanizado, a fin de evitar la precisión de mecanizado inexacta causada por la pérdida del electrodo durante el proceso de mecanizado. Todo el proceso de operación no solo es conveniente y rápido, sino que también mejora efectivamente la precisión de la producción de la hoja de sierra, el proceso de procesamiento de herramientas de múltiples dientes se puede completar automáticamente sin intervención humana.
- Engranaje CNC
1. La tecnología de dial de dientes de círculo concéntrico de dial de dientes CNC, reduce en gran medida el tiempo sin procesamiento, mejora la precisión de indexación, amplía el rango de procesamiento de la hoja de sierra, en línea con el mismo rectificado con el principio de procesamiento, de modo que el efecto práctico de la hoja de sierra es mejor.
- Potente sistema de configuración y control estándar

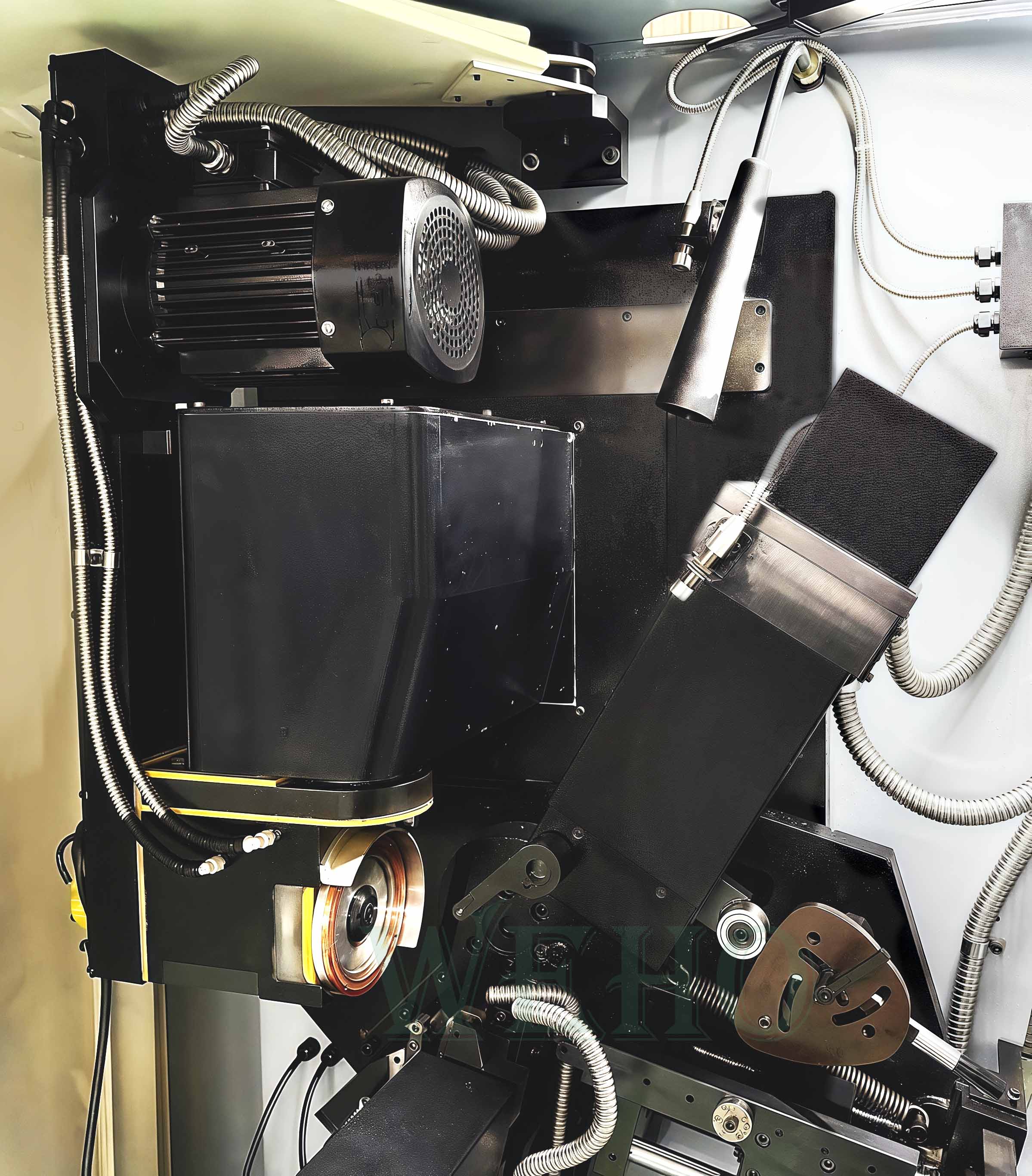

1. Cabezal de rectificado de precisión rígido de alta potencia .

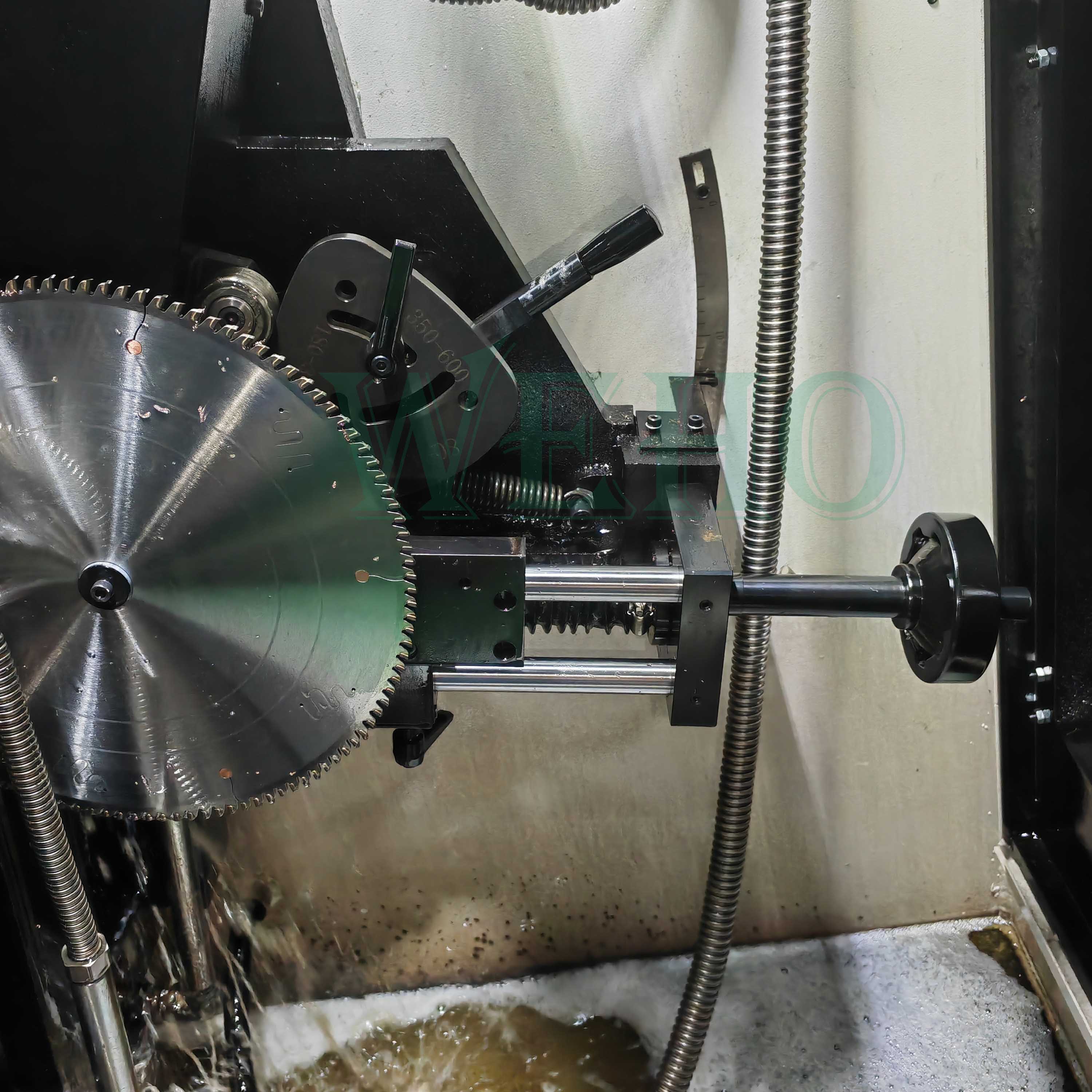

2. Prensatelas neumáticas, para lograr un procesamiento estable de la hoja de sierra de la tarjeta de la hoja de sierra utilizando un manguito de diámetro variable, simple y económico
3. La mesa deslizante manual/automática amplía el espacio de aplicación de la máquina herramienta, que no solo puede procesar hojas de sierra pequeñas, sino también procesar hojas de sierra grandes, realizar la función de corte en el proceso de torneado y evitar cortocircuitos en el corte de cobre.

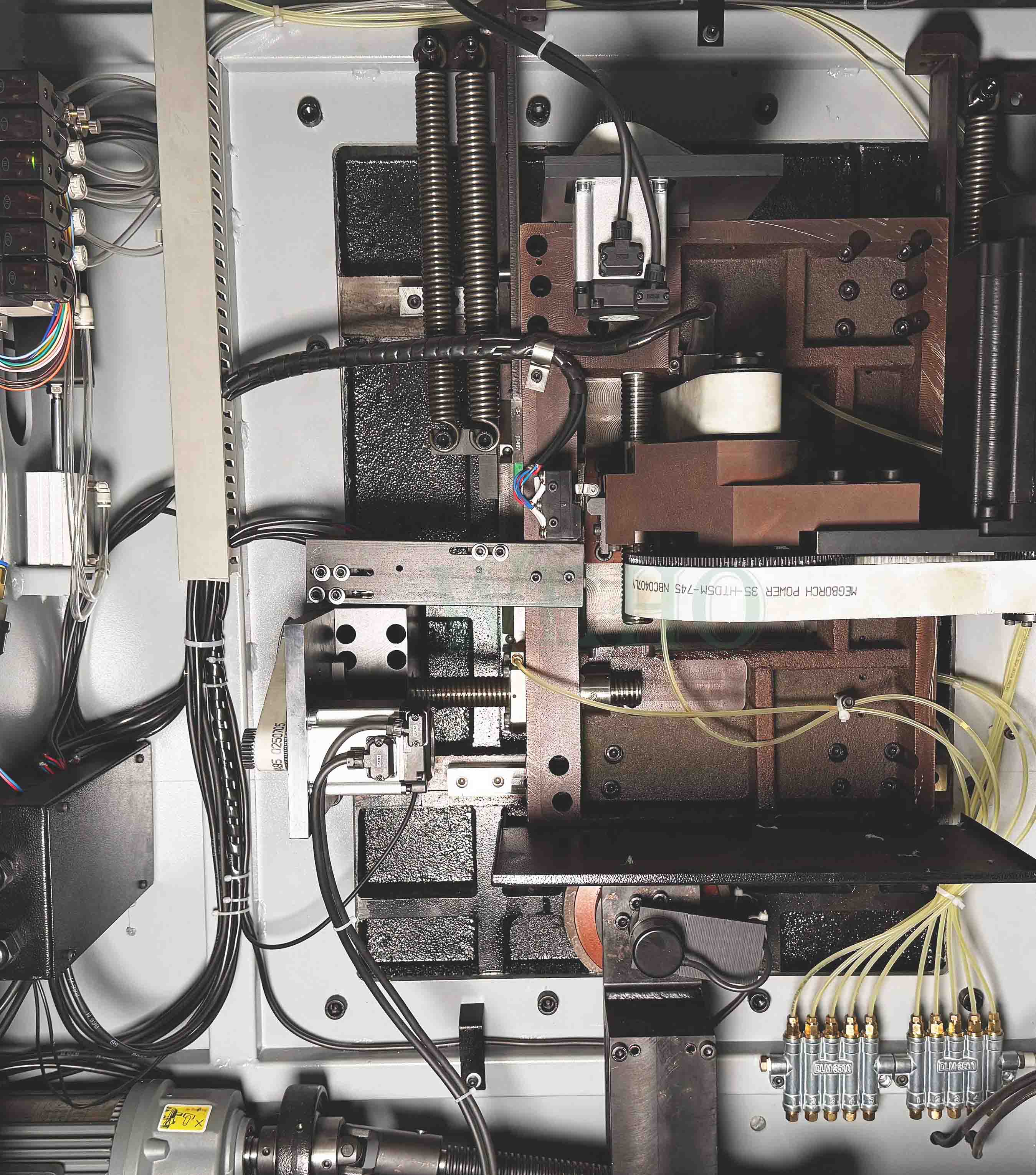

4. El sistema de presión de aire garantiza la estabilidad del proceso de mecanizado y el sistema de transmisión está controlado por un servomotor de CA de Panasonic.
5. Tornillo de bola de precisión PMI y guía lineal de precisión para garantizar un posicionamiento preciso.
6. Sistema de lubricación automática.
7. Utilice ruedas de electrodos de cobre de bajo costo.
8. Velocidad de marcha vacía, ajuste adaptativo de la velocidad de procesamiento hacia adelante y hacia atrás rápidamente, posicionamiento de movimiento preciso y confiable
9. Puede interrumpir el procesamiento de los dientes en un ciclo, uno de sujeción y otro de formación.
- Operación rápida y conveniente
1. La biblioteca de tipos de dientes es rica y tiene funciones ampliadas, lo que facilita la afinación y minimiza la dificultad de operación. No es necesario ajustar el espaciado de los dientes ni el grosor básico, y tiene la función de salto de dientes.
2. Fuente de alimentación y sistema de control inteligente del espacio de descarga.
3. La adopción de ideas innovadoras: el generador de pulsos de energía especial PCD, controla estrictamente el ancho real del pulso de descarga y el espacio entre pulsos, reduce la pérdida de electrodos, hace que la superficie de procesamiento sea uniforme, combinado con el sistema de control inteligente del espacio entre descargas, puede mejorar la tasa de utilización de pulsos al mejor estado para mejorar aún más la eficiencia, precisión y suavidad del procesamiento. En el proceso de procesamiento, el usuario de acuerdo con las necesidades reales de la programación de control numérico, la máquina de procesamiento automático puede comenzar de acuerdo con los parámetros y la profundidad del procesamiento automático de desbaste, medio y acabado establecidos por el operador.
