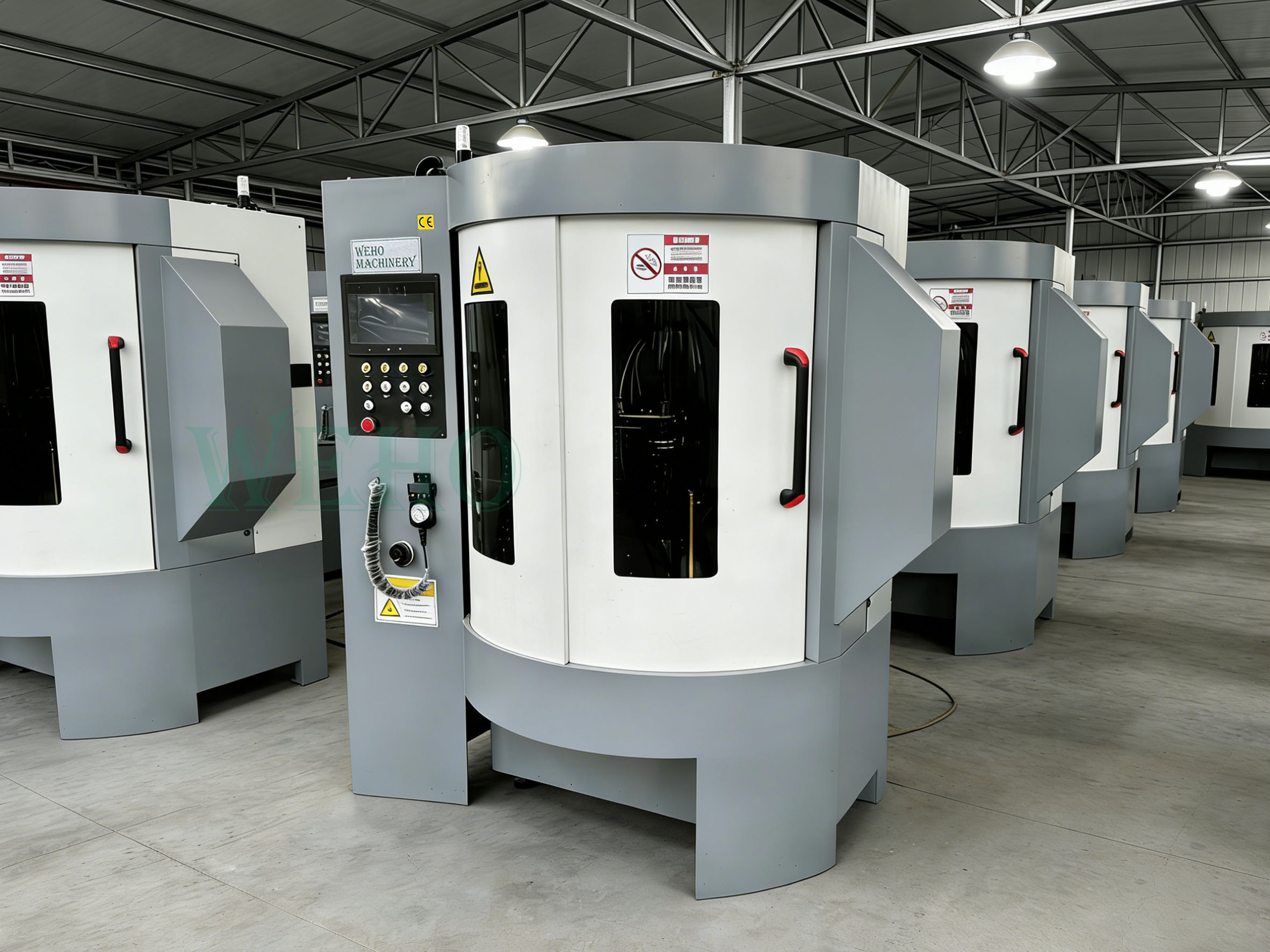

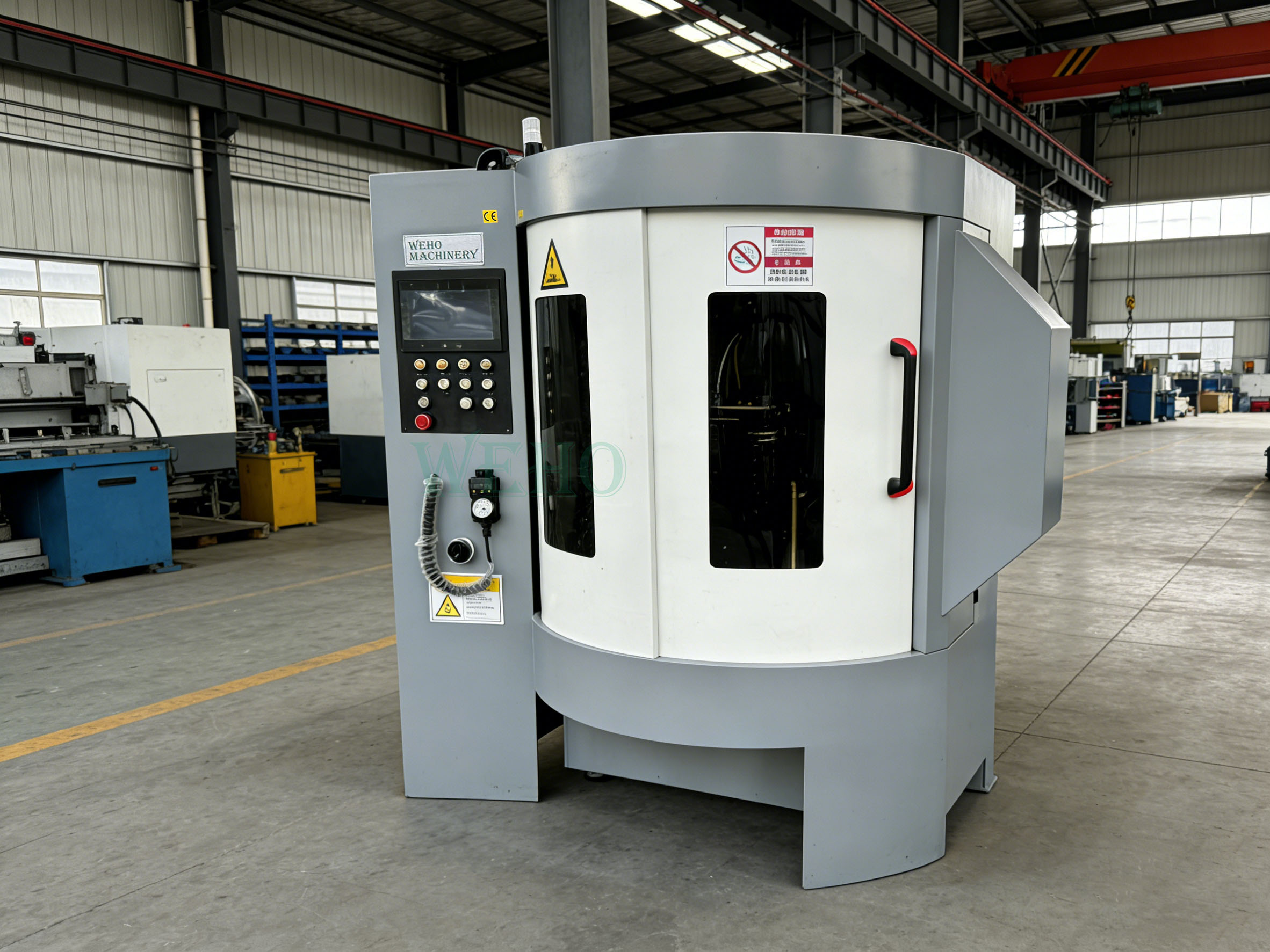

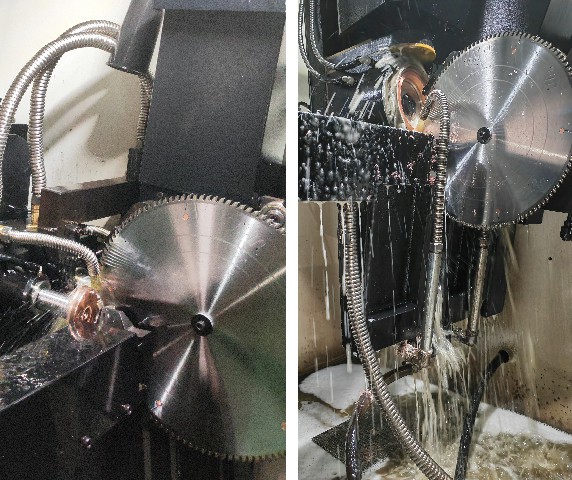

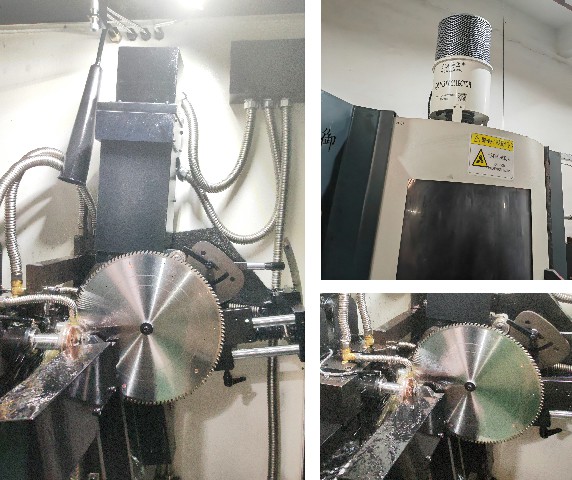

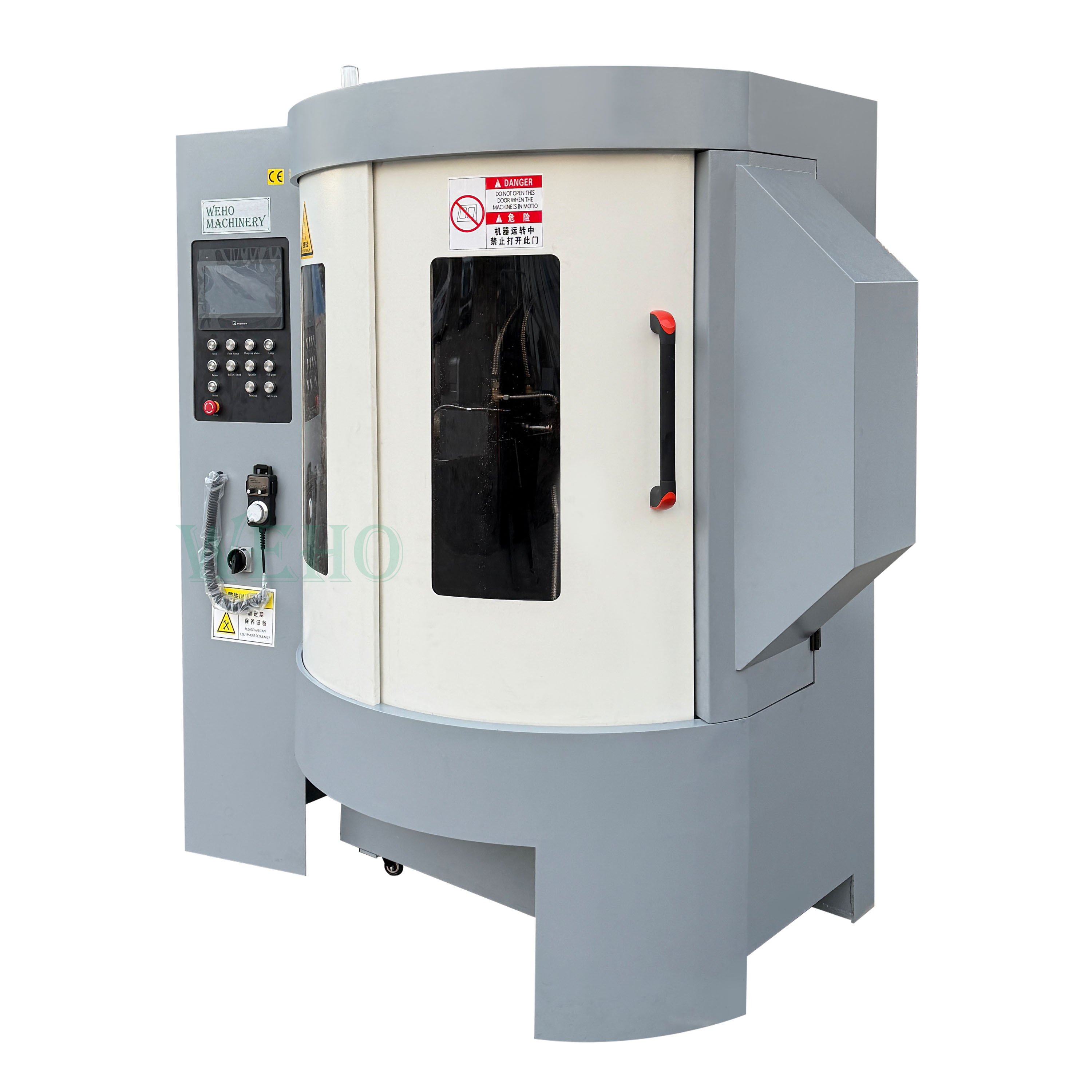

La rectificadora superior EDM realiza el mecanizado por descarga de hojas de sierra circular PCD de varias formas de dientes
Modelo: MFD800D
Dimensiones de la bancada de la máquina (largo x ancho x alto): 1900 x 1890 x 1920 mm
Máquina herramienta Peso: aproximadamente 2200 kg
Recorrido del eje X: 45 mm
V1,V2 Recorrido del eje: 50x50 mm
Eje URecorrido de la mesa deslizante: 400 mm
Rotación de eje a eje E: -5°~20°
Resolución del eje XV1V2Uum: 1um
| Modelo | MFD800D |
| Dimensiones de la bancada de la máquina (largo x ancho x alto) | 1900 x 1890 x 1920 mm |
| Peso de la máquina herramienta | unos 2200 kg |
| Recorrido del eje X | 45 mm |
| Recorrido del eje V1,V2 | 50 x 50 mm |
| Eje URecorrido de la mesa deslizante | 400 mm |
| Rotación de eje a eje E | -5°~20° |
| Resolución del eje X\V1\V2\U | 1 um |
| Resolución del eje E | 0.1 |
| Precisión de mecanizado de la hoja de sierra (inspección de la plataforma giratoria) mm | ≤salto de tabla 0,02 mm |
| Eficiencia de rectificado (hoja de sierra Z120D5000, con filo en ambos lados, rectificada 0,2 mm) | 520 M/min (E6 o Sifangda PCD, dientes de 6,8 mm de largo) |
| Acabado del borde | ≤ Ra0,4 μm |
| Ruido de máquinas herramienta | <78 dB |

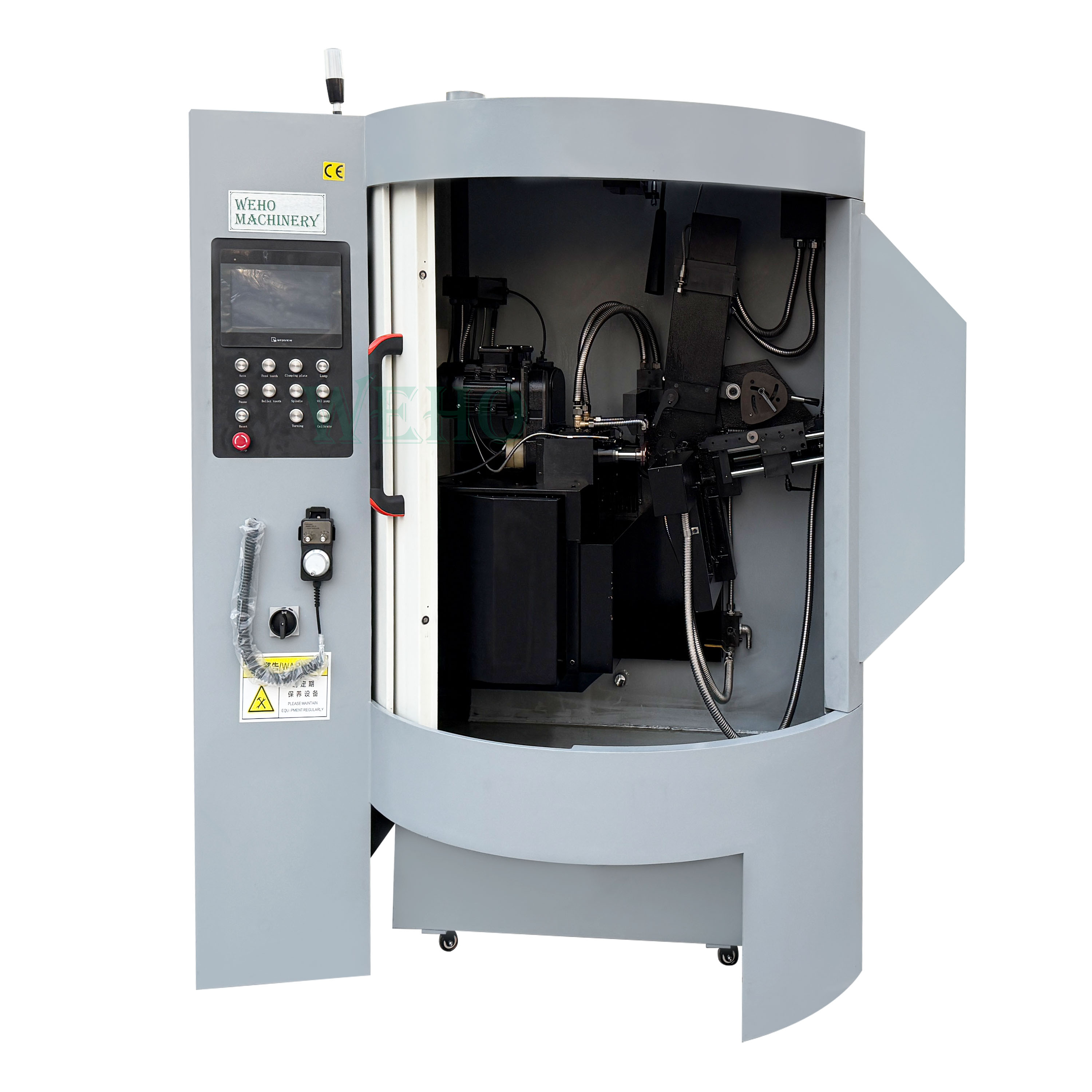

La máquina especial para el procesamiento de hojas de sierra MFD800D es un equipo de afilado y rectificado de hojas de sierra PCD con un diseño único. Incorpora control numérico multieje, cabezal de rectificado con regulación continua de velocidad y un mecanismo de dientes circulares concéntricos original, lo que permite el mecanizado por descarga de hojas de sierra circulares PCD de diversas formas de dientes.
● Sistema de control desarrollado por Elf
1. Utilizando una computadora de nivel industrial avanzado, pantalla táctil LCD, sistema operativo estándar integrado de Windows genuino, combinado con un diseño humanizado de llenado de espacios en blanco desarrollado por nosotros mismos del software CNC de rectificado EDM, para controlar la máquina herramienta.
● Compensación automática de giro

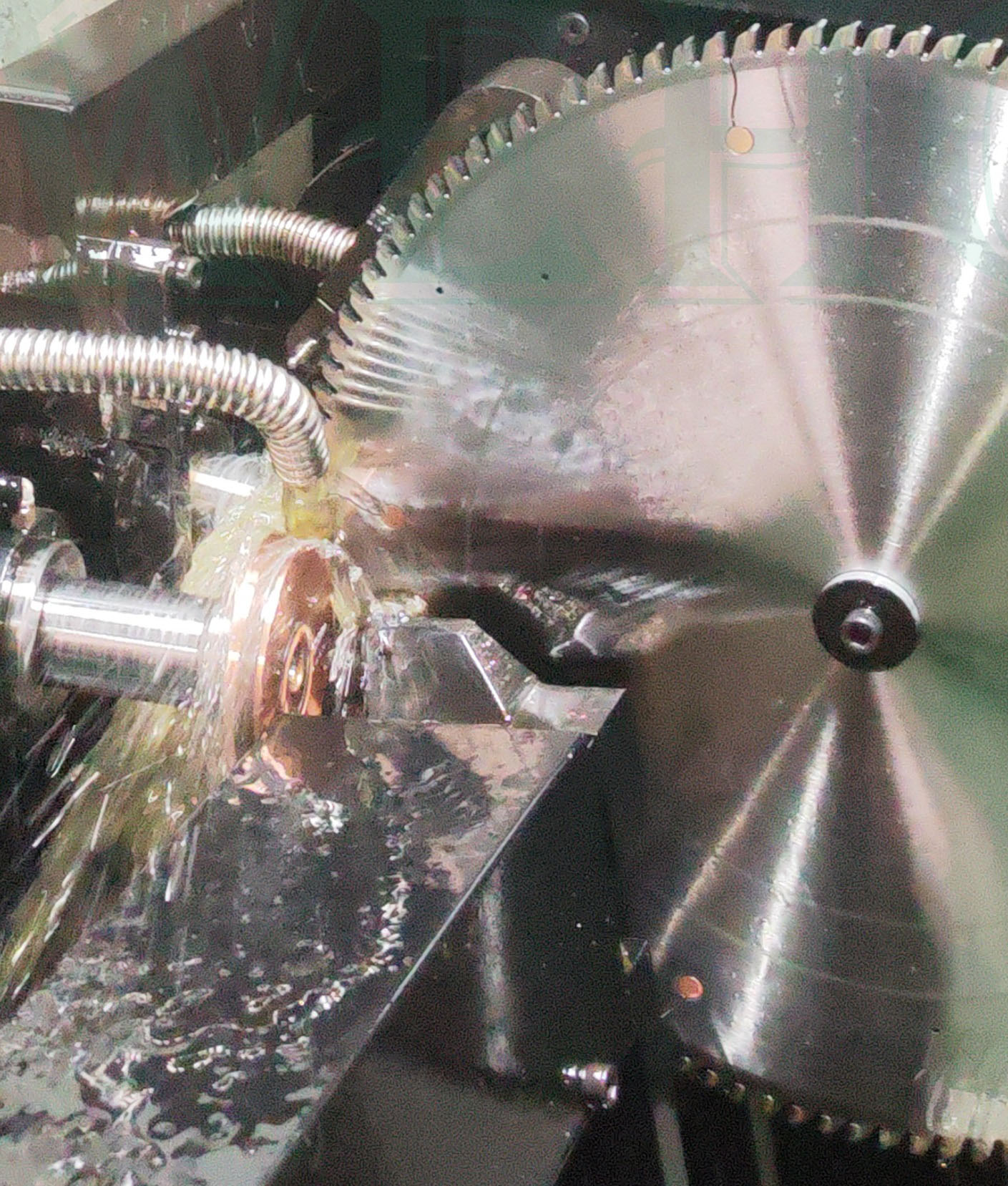

1. Durante el mecanizado, la pérdida de la rueda de electrodos se puede ajustar con antelación y la compensación de giro se puede realizar durante el mecanizado para evitar errores de mecanizado causados por la pérdida de electrodos. Todo el proceso de operación no solo es cómodo y rápido, sino que también mejora eficazmente la precisión de la producción de hojas de sierra. El procesamiento de herramientas multidientes se completa automáticamente sin intervención humana.
● Engranaje CNC
1. La tecnología de dial de dientes de círculo concéntrico de dial de dientes CNC reduce en gran medida el tiempo sin procesamiento, mejora la precisión de indexación, amplía el rango de procesamiento de la hoja de sierra, en línea con el mismo rectificado con el principio de procesamiento, de modo que el efecto práctico de la hoja de sierra es mejor.
● Potente sistema de configuración y control estándar
1. Cabezal de rectificado de precisión rígido de alta potencia
2. Prensatelas neumático, para lograr un procesamiento estable de la tarjeta de la hoja de sierra utilizando un manguito de diámetro variable, simple y económico
3. La mesa deslizante manual/automática amplía el espacio de aplicación de la máquina herramienta, que no solo puede procesar hojas de sierra pequeñas, sino también hojas de sierra grandes, realizar la función de corte en el proceso de torneado y evitar cortocircuitos en el corte de cobre.
4. El sistema de presión de aire garantiza la estabilidad del proceso de mecanizado y el sistema de transmisión está controlado por un servomotor de CA de Panasonic.
5. Husillo de bolas de precisión PMI y guía lineal de precisión para garantizar un posicionamiento preciso.
6. Sistema de lubricación automática.
7. Utilice ruedas de electrodos de cobre de bajo costo.
8. Velocidad de marcha vacía, ajuste adaptativo de la velocidad de procesamiento hacia adelante y hacia atrás rápidamente, posicionamiento de movimiento preciso y confiable.
9. Puede interrumpir el procesamiento de los dientes en un ciclo, uno de sujeción y otro de formación.
● Operación rápida y conveniente
1. La biblioteca de tipos de dientes es completa y cuenta con funciones ampliadas, lo que facilita el afilado y minimiza la dificultad de operación. No es necesario ajustar el espaciado ni el grosor básico de los dientes, y cuenta con la función de salto de dientes.
2. Sistema de control inteligente de la separación de descarga y suministro de energía.
La adopción del innovador generador de pulsos de energía especial PCD controla estrictamente el ancho y la separación de los pulsos de descarga, reduce la pérdida de electrodos y uniformiza la superficie de procesamiento. En combinación con el sistema inteligente de control de la separación de descarga, se optimiza la tasa de utilización de pulsos para optimizar la eficiencia, precisión y suavidad del procesamiento. Durante el proceso de procesamiento, el usuario, según las necesidades reales de la programación de control numérico, inicia la máquina de procesamiento automático según los parámetros y la profundidad del procesamiento de desbaste, medio y acabado, configurados por el operador.
