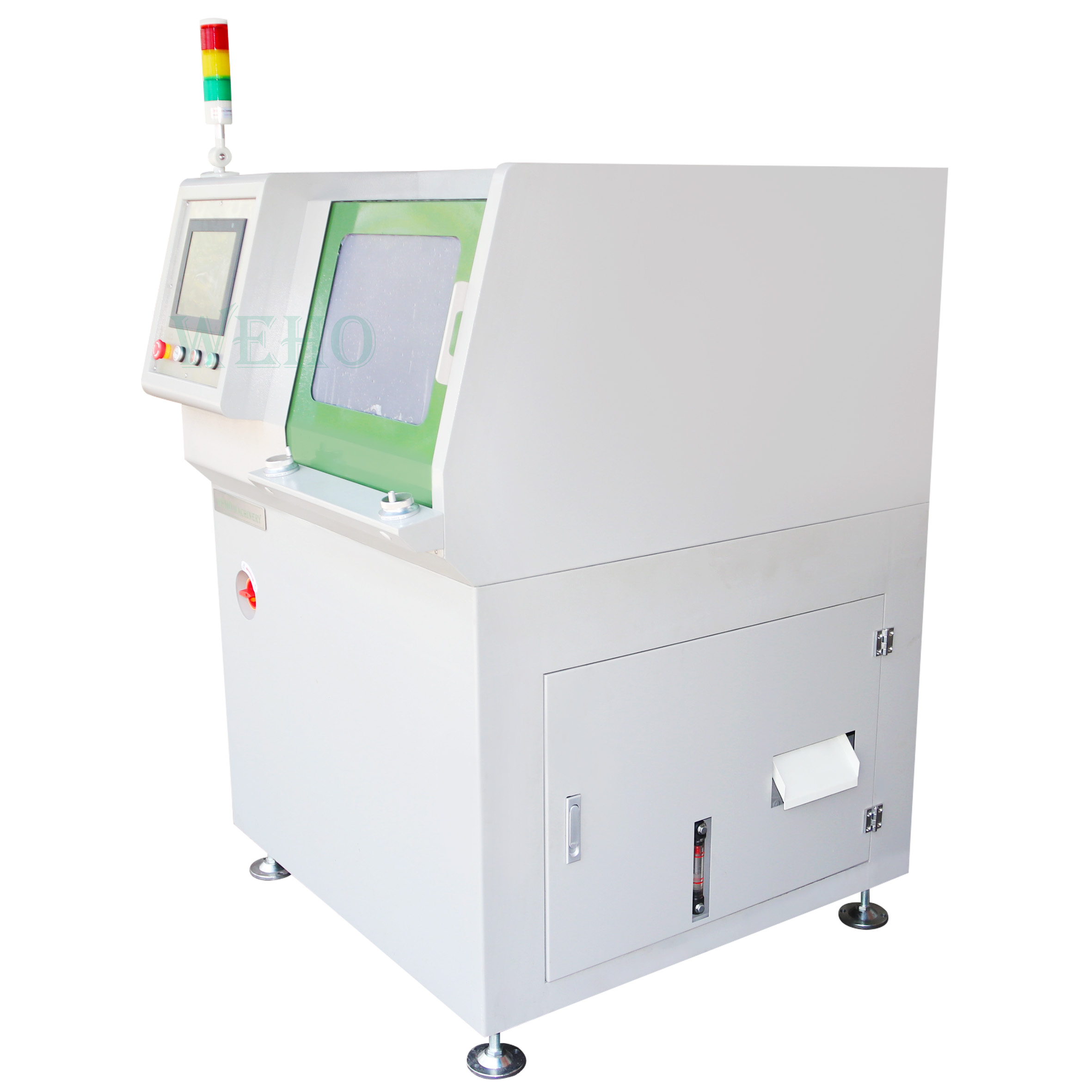

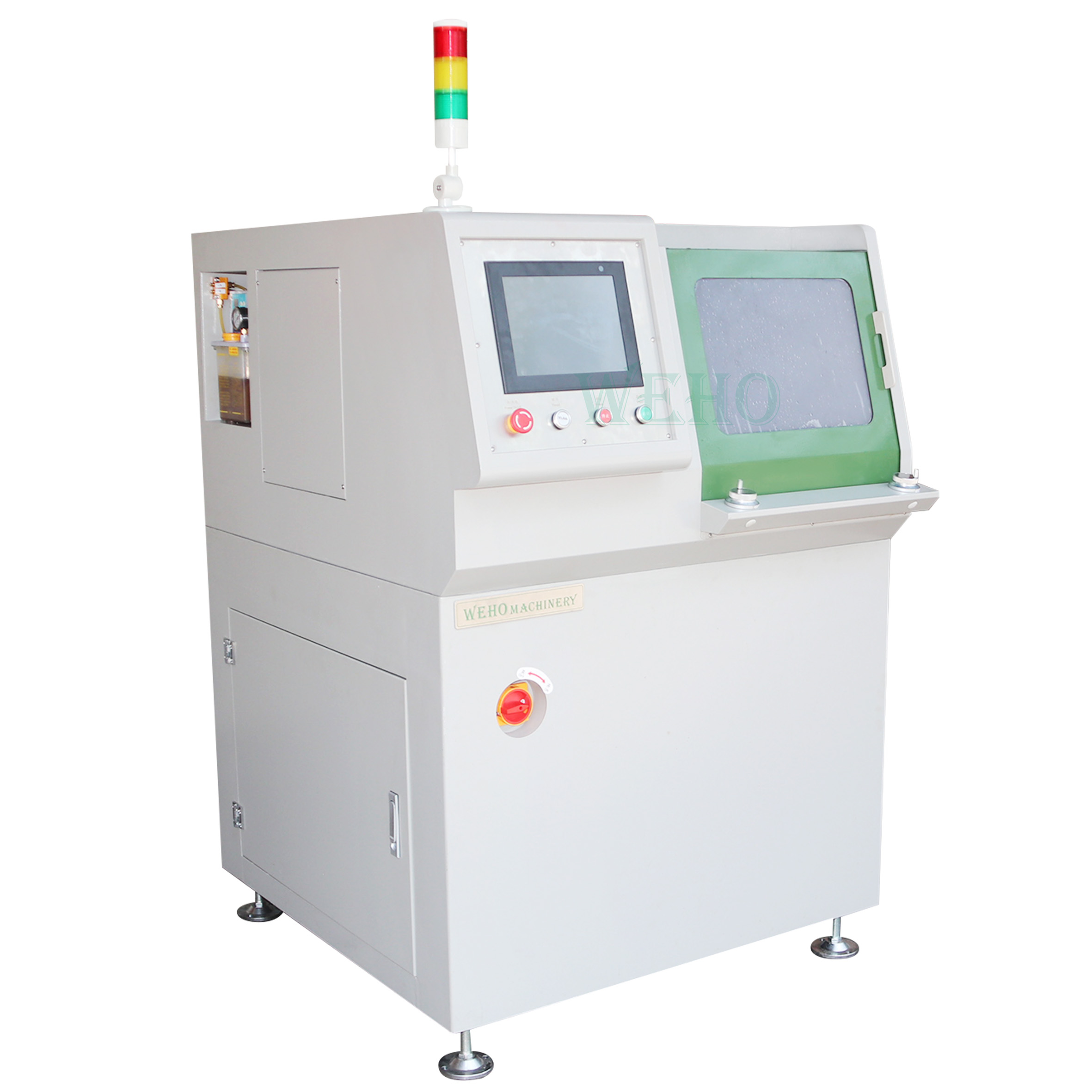

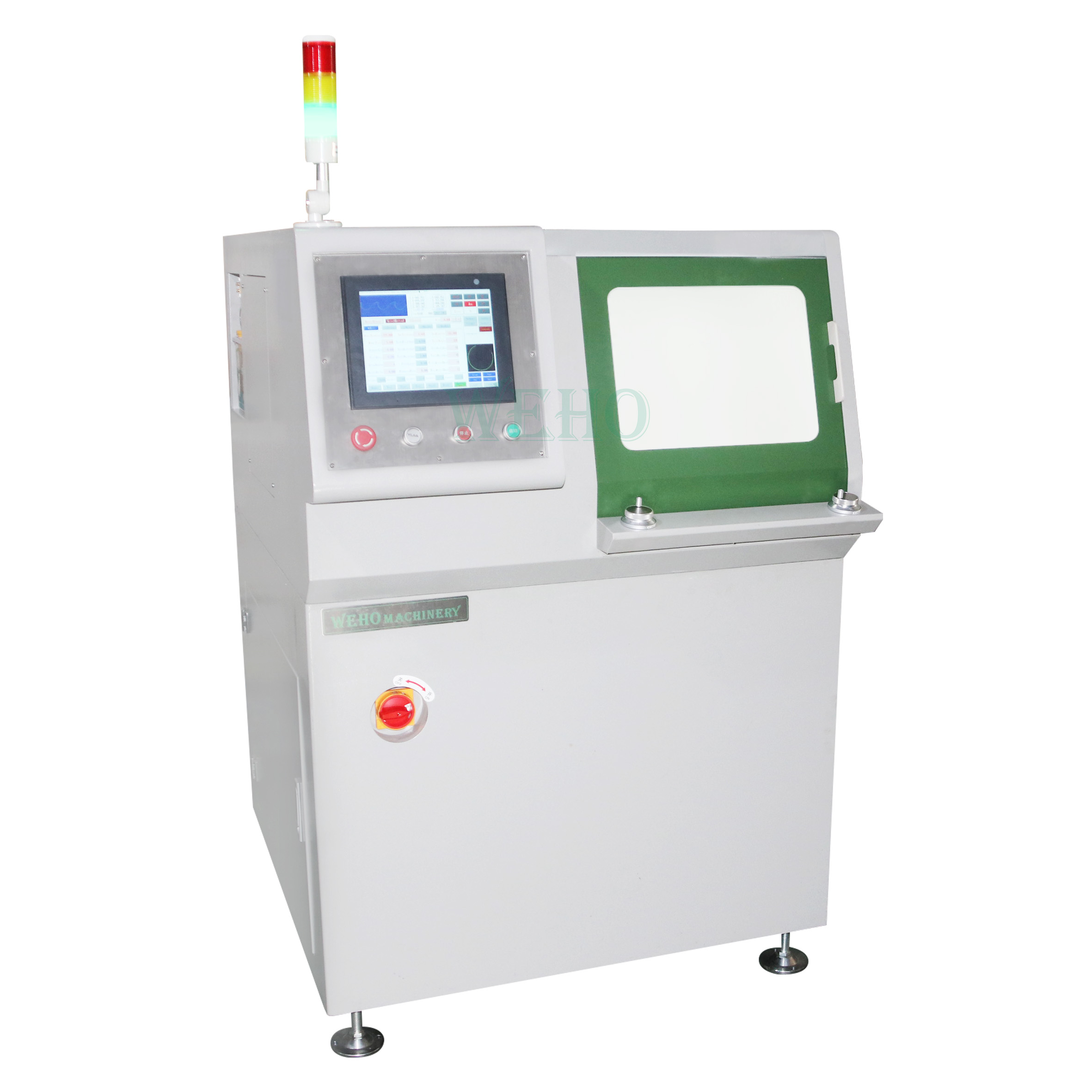

Afiladora de hojas de sierra circular CNC HSS
Modelo: HSS500-4A
4 ejes: X, Y, Z, C
Rango de biselado automático: Ø170 mm–Ø450 mm
Separador magnético de escorias: 60 L/min
Tipo de diente de molienda: Diente triangular, diente de arco, diente de paso alto-bajo, diente de paso variable
Precisión de rectificado: Ángulo de la cara ±1,0°, Ángulo superior ±1,0°, Profundidad del diente ±0,1 mm, R ±0,1 mm
El mejor equipo de afilado para hojas de sierra de acero de alta velocidad, que se utilizan para cortar metales.

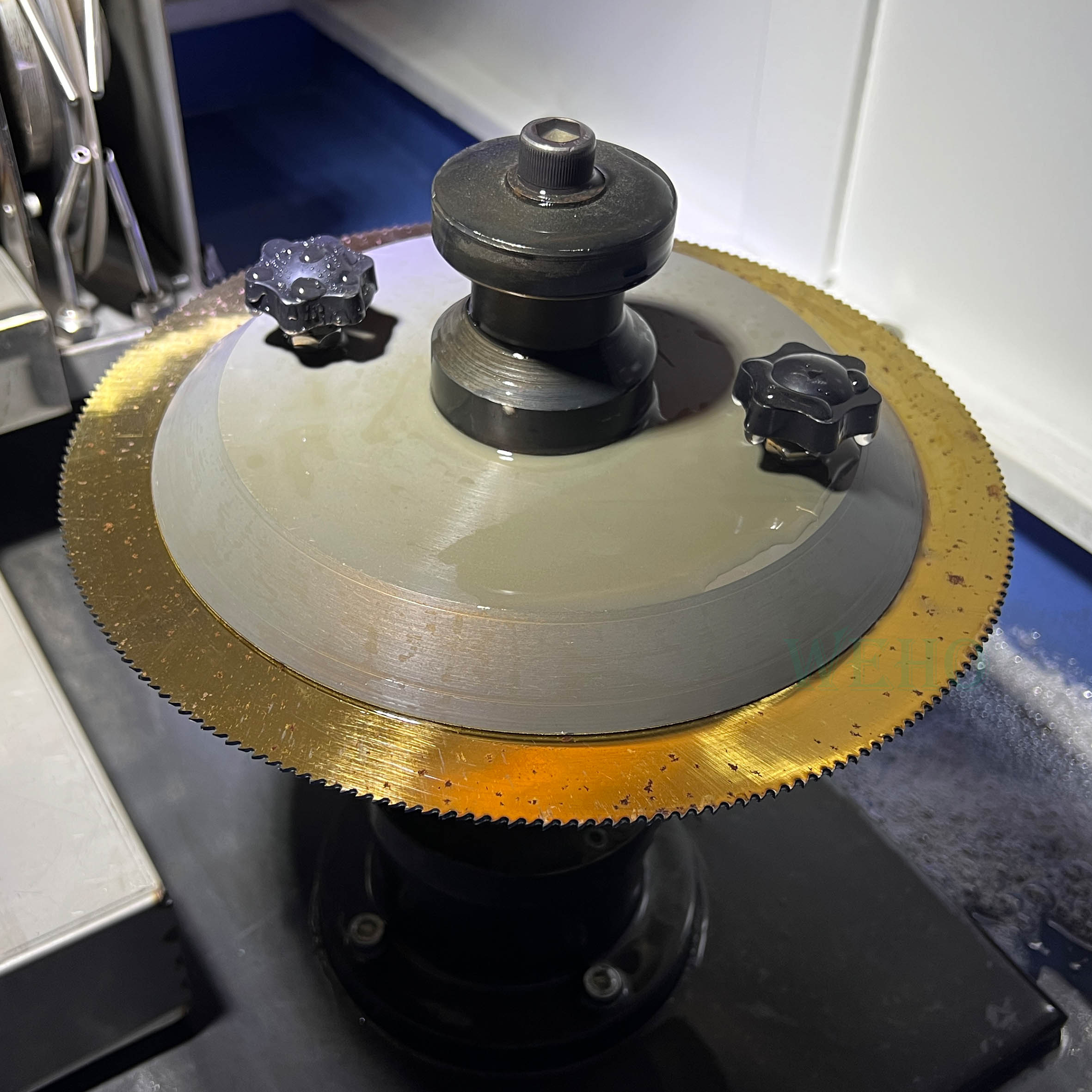

Adecuado para afilar, reafilar y biselar automáticamente hojas de sierra HSS mediante el método de rectificado por avance lento, utilizando muelas abrasivas de CBN.
Las máquinas rectificadoras de sierras circulares son máquinas de afilado de hojas de sierra CNC con control servo de 3 o 4 ejes.
Modelo | HSS500-4A |
4 ejes | X, Y, Z, C |
Gama de biselado automático | Ø170 mm–Ø450 mm |
removedor de escoria por separación magnética | 60 L/min |
Tipo de diente de molienda | Diente triangular, diente arqueado Diente de paso variable, diente de paso variable |
Precisión de rectificado | Ángulo frontal ±1,0°, ángulo superior ±1,0° Profundidad del diente ±0,1 mm, R ±0,1 mm |
Tamaño de la hoja de sierra de amolar | Diámetro Ø80 mm–Ø500 mm, 10 ~ 600 dientes |
paso de la hoja de sierra | T1,3–T22 mm |
Grosor de la hoja de sierra | < 3,5 mm |
Ángulo de corte | 0,01° ~ 30° |
Velocidad de molienda | 2 ~ 60 dientes/min |
Tamaño de la muela abrasiva | Ø200 mm*Ø32 mm |
Espesor de la muela abrasiva | 1 mm ~ 3 mm |
Velocidad de carrera | 4500 ~ 6000 rpm |
Potencia total | Aproximadamente 8 kW |
Peso | Aproximadamente 600 kg |
Tamaño | L1100mm*W1400mm*H1800mm |
Configuración principal
No. | Nombre | Marca | Nota |
1 | Guía lineal de 3 ejes | HIWIN Taiwán |
|
2 | Husillo de bolas de 3 ejes | TBI Taiwán |
|
3 | Reductor del eje C | China | |
4 | Controlador servo de cuatro ejes | Delta de Taiwán |
|
5 | Sensores | Omron Japón |
|
6 | Componentes eléctricos | Chint |
|
7 | Motor del husillo | Motor impermeable personalizado de 5,5 kW | |
8 | Cubierta exterior de la máquina | Acero inoxidable con acabado pintado | |
9 | Sistema operativo | Desarrollado por uno mismo | |

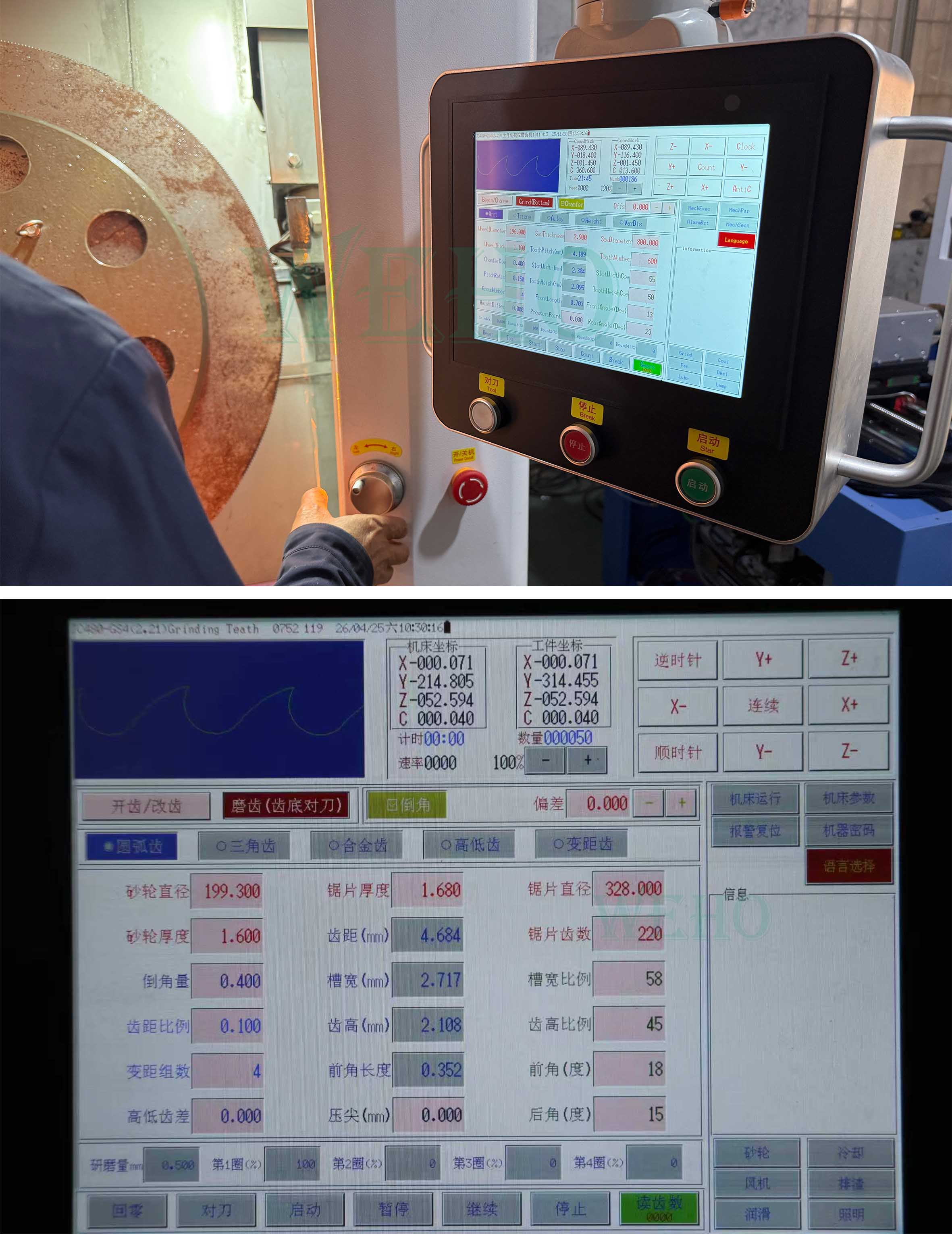

10 | Panel de control | Pantalla táctil POD |

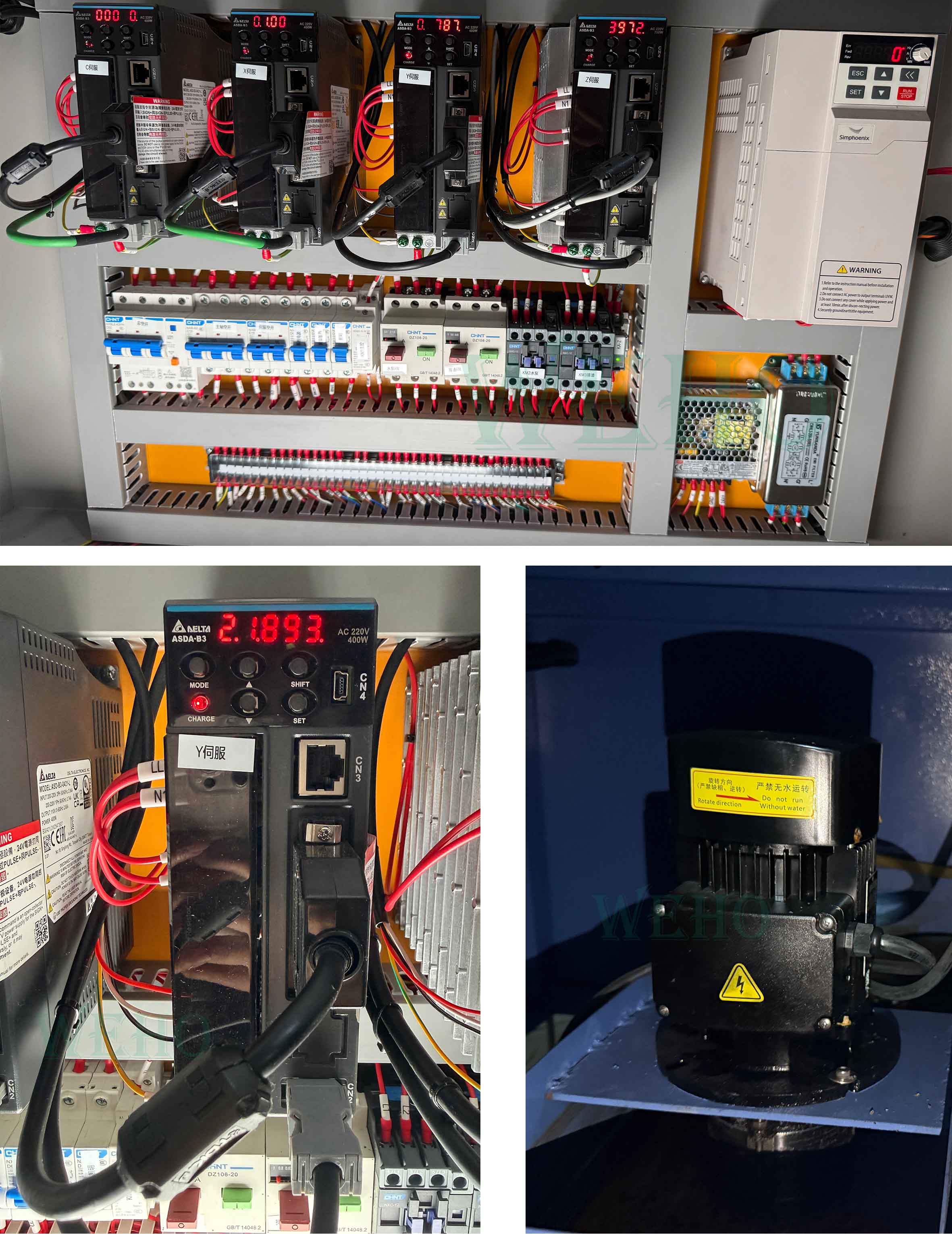

Sistema de accionamiento servo Delta : Equipado con 3 servomotores de 400 W y 1 servomotor de 750 W con freno (dedicado a la función de biselado), lo que garantiza un funcionamiento suave, eficiente y preciso, incluso durante trabajos de alta intensidad.
Reductor armónico : Diseñado para el desplazamiento rotatorio de los dientes, ofrece una precisión ultra alta, gran resistencia al desgaste y una larga vida útil. Garantiza eficazmente la consistencia en la precisión del rectificado de los dientes y reduce la frecuencia de mantenimiento.

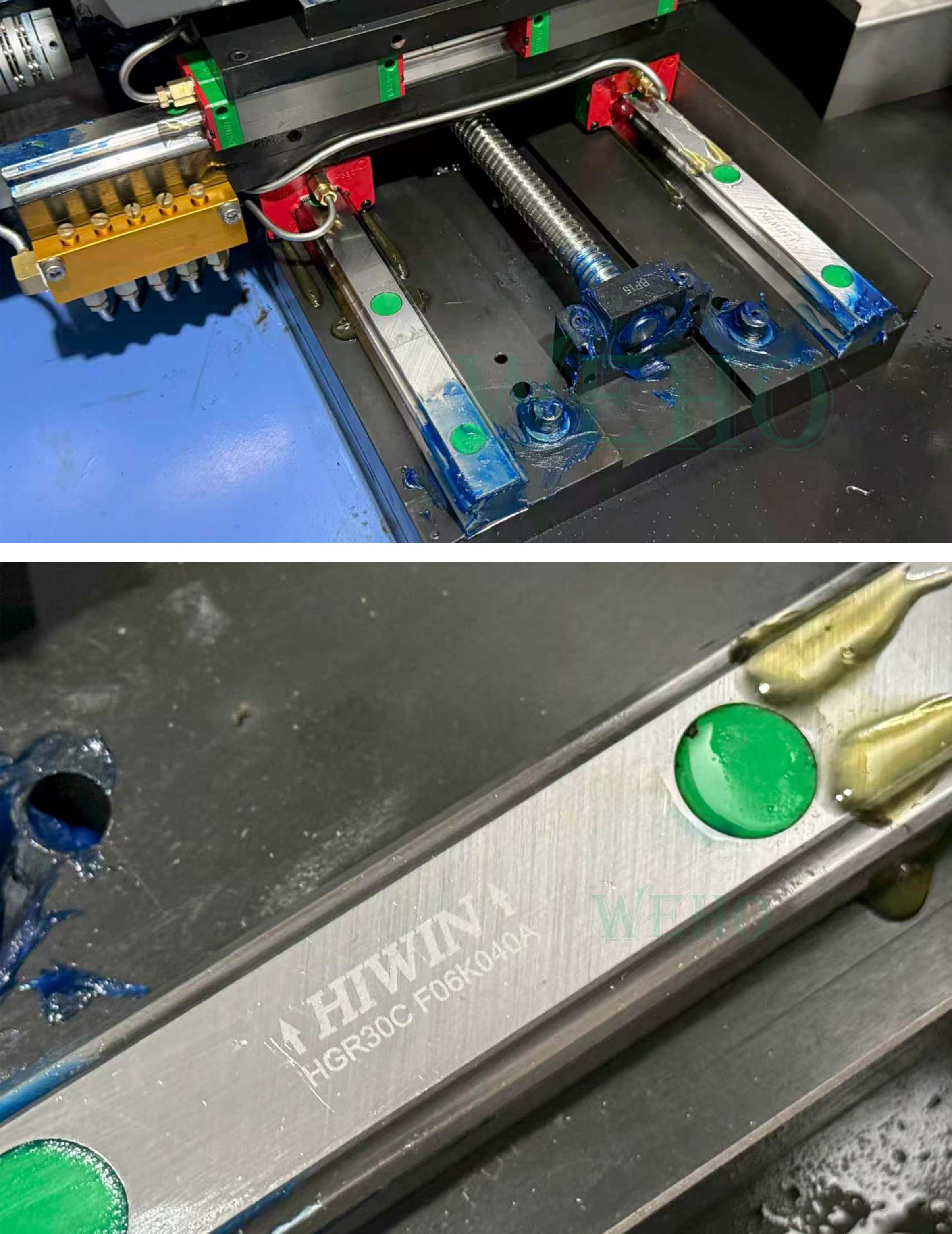

Guías lineales : El eje Y utiliza guías lineales Hinwin de 30 mm, mientras que los ejes X y Z utilizan guías lineales Hinwin de 20 mm. Todas las guías están equipadas con deslizadores reforzados, lo que mejora significativamente la rigidez y la capacidad de carga de la máquina, garantizando que no se produzcan deformaciones durante operaciones de trabajo pesado prolongadas.
Husillos de bolas : Importados de Taiwán TBI, conocidos por su alta precisión, baja fricción y larga vida útil. Garantizan un movimiento suave y preciso de cada eje, sentando una base sólida para el rectificado preciso de los dientes.
Asiento del husillo : Fabricado en acero para rodamientos de alta calidad, resistente al desgaste y antideslizante, con una vida útil de hasta 10 años sin deslizamiento de la rosca. A diferencia de otros fabricantes que utilizan acero 45#, nuestro asiento de husillo de acero para rodamientos evita eficazmente el deslizamiento de la rosca causado por la carga y descarga frecuentes de la muela abrasiva, lo que reduce considerablemente los costos de mantenimiento y el tiempo de inactividad.
Ventaja de la máquina afiladora de sierras HSS:
1) Una máquina de afilado de hojas de sierra HSS CNC totalmente automática.
2) Muela abrasiva de diamante CBN.
3) Sistema de refrigeración
4) Ajuste automático del ángulo de corte.
5) Ajuste de la velocidad de la muela abrasiva.
6) Control servo de tres ejes.
7) Filtro de neblina de aceite
8) Protector contra salpicaduras patentado.
Es fácil abrir la protección y cómodo cambiar la hoja de sierra.
WEHO Machinery es un fabricante de equipos originales; todas nuestras máquinas se pueden fabricar a medida según las necesidades del cliente. Diseñamos y fabricamos la mayoría de las máquinas para el procesamiento de madera. Nuestro objetivo es superar las expectativas de nuestros clientes. Somos una fábrica de maquinaria, pero nuestro negocio es el servicio al cliente.
